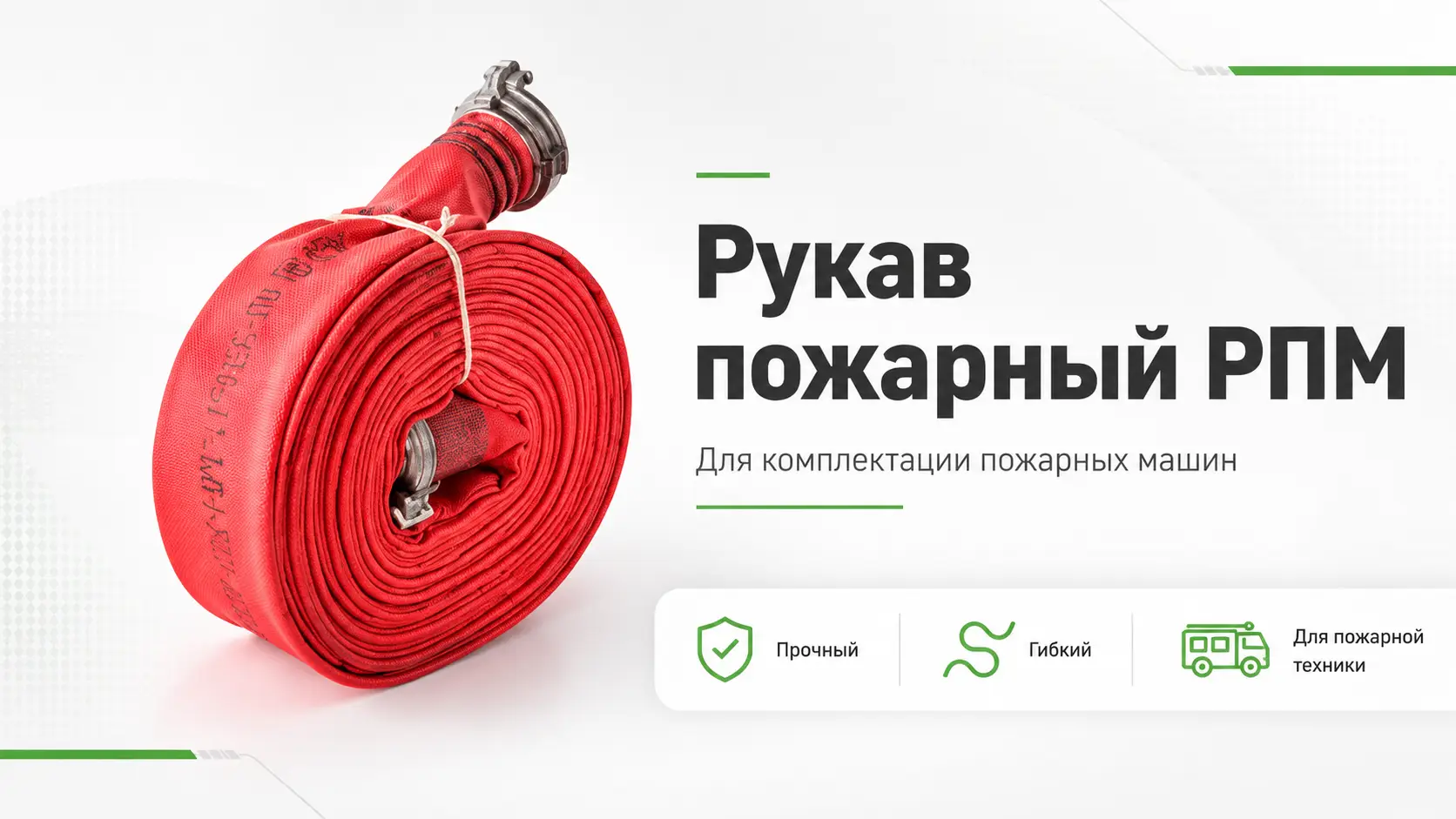

Рукав пожарный РПМ: главный «инструмент» пожарной машины и магистральных линий

Что означает РПМ и чем он отличается от обычного пожарного рукава

При выборе пожарных рукавов покупатели часто сталкиваются с двумя похожими аббревиатурами — РПМ и РПК — и не понимают, в чём разница. Это не два бренда и не два варианта одного товара. Это два разных класса рукавов под две разных задачи, прямо разделённые в действующем ГОСТ Р 51049-2019:

Принципиальная разница в условиях эксплуатации, на которые рукав рассчитан:

• РПК работает в стационарных условиях. Размещается в пожарном шкафу, годами лежит свёрнутый, разворачивается только при пожаре. Главное требование — надёжность хранения и срабатывание после длительного простоя.
• РПМ работает в боевом расчёте. Его кидают на землю, тянут по асфальту и гравию, наматывают на барабаны, разворачивают и сворачивают сотни раз за сезон, эксплуатируют при отрицательных температурах, перевозят на машине. Главное требование — механическая прочность и износостойкость.

Это значит, что РПМ — это профессиональный рукав для людей, которые работают с ним каждый день: МЧС, ведомственные пожарные части, водоканалы, промышленные пожарные расчёты, добровольные пожарные дружины. По надёжности, прочности и сроку службы он существенно превосходит обычные рукава РПК для пожарных шкафов.

Конструкция рукава РПМ

Рукав РПМ — это гибкий тонкостенный плоский трубопровод, который при отсутствии давления складывается в скатку, а при подаче воды превращается в круглый трубопровод. Состоит из трёх основных слоёв:

1. Армирующий каркас — это основа рукава. Сплетён из высокопрочных синтетических нитей (полиэфирные, полиамидные нити). Каркас отвечает за прочность к разрыву и удержание рабочего давления. Без каркаса рукав превратился бы просто в шланг с минимальной прочностью.
2. Внутреннее гидроизоляционное покрытие — обязательный слой. Делается из латекса, эластомеров или специальной плёнки. Обеспечивает герметичность и низкое гидравлическое сопротивление потока воды.
3. Наружное защитное покрытие (опционально) — для рукавов исполнения «Д» и для специальных исполнений (ИМТ — износостойкие, маслостойкие, термостойкие). Защищает каркас от внешних воздействий: трения о грунт, контакта с маслами, нефтепродуктами, температурой.

Три исполнения РПМ по конструкции (по ГОСТ Р 51049-2019)

В зависимости от того, что нужно защитить и где будет работать рукав, производитель делает РПМ в трёх исполнениях:

• РПМ(В) — рукав с внутренним гидроизоляционным покрытием без наружного защитного покрытия. Каркас снаружи открыт. Самое распространённое исполнение для общих условий применения. Лёгкий, гибкий, относительно недорогой. Подходит для типовых задач боевого расчёта.
• РПМ(Д) — рукав с внутренним и наружным защитным покрытием (двойное покрытие). Каркас защищён снаружи слоем эластомера или полимера. Повышенная износостойкость, защита от грязи и нефтепродуктов. Применяется в сложных условиях — на промышленных объектах, на загрязнённой местности, при перетаскивании по асфальту.
• РПМ(П) — рукав с внутренним гидроизоляционным покрытием и пропиткой каркаса. Каркас пропитан специальным составом, защищающим нити от УФ, влаги, гниения. Применяется в условиях повышенной влажности и для длительного хранения. Без наружного защитного слоя — сохраняет лёгкость и гибкость РПМ(В).

Климатические исполнения

Рукав РПМ выпускается в трёх климатических исполнениях по ГОСТ 15150 — под разные регионы России и мира:

Для большинства регионов России подходят У1 и УХЛ1. Северные регионы и Сибирь — однозначно УХЛ1.

Специальные исполнения (буквенные индексы)

Кроме базовых конструктивных исполнений, рукава РПМ имеют специальные характеристики для работы в особо тяжёлых условиях:

• И — износостойкий. Усиленный каркас и/или защитное покрытие для работы на бетоне, асфальте, гравии.
• М — маслостойкий. Стойкость к нефтепродуктам, бензину, дизельному топливу. Критично для объектов нефтегаза.
• Т — термостойкий. Стойкость к контакту с раскалёнными поверхностями.
• ИМТ — комбинированный (износостойкий + маслостойкий + термостойкий). Универсальное «тяжёлое» исполнение для самых сложных объектов.

В маркировке эти индексы ставятся после диаметра и давления, например: РПМ(Д)-65-3,0-ИМТ-У1 — рукав двойного покрытия, диаметром 65 мм, рабочее давление 3,0 МПа, износостойкий + маслостойкий + термостойкий, климатическое исполнение У1 (умеренный климат).

Типоразмеры и рабочие давления

В каталоге «Гидрант.онлайн» представлены рукава РПМ всех востребованных типоразмеров:

Принцип выбора диаметра:

• 51 мм — для ручного ствола РС-50 (расход 3,5 л/с). Лёгкий, мобильный, удобен в одиночной работе.
• 66 мм — для ствола РС-70 (расход 7,4 л/с). Основной «рабочий» диаметр пожарного расчёта.
• 77 мм — для подачи воды на мощные стволы и лафетные установки, длинных магистральных линий между машиной и местом тушения.
• 100 и 150 мм — для магистральных линий на больших объектах, при тушении промышленных пожаров, при работе нескольких отделений с одной насосной станции.

Принцип выбора давления:

• 1,6 МПа — стандарт для рукавов, работающих на пожарных автомобилях с насосами этого давления (большинство современных АЦ).
• 1,2 МПа — для магистральных линий от стационарных насосных станций, где давление ниже из-за большой длины линии.
• 3,0 МПа — специальное усиленное исполнение для высоконапорных задач (старые модели насосов, специальная техника).

Главные преимущества рукавов РПМ

• Высокая прочность каркаса. РПМ выдерживает не только проектное рабочее давление, но и испытательное (в 1,5 раза выше) — это обеспечивает многократный запас прочности на боевом дежурстве.
• Износостойкость. Главное конкурентное преимущество РПМ перед РПК. РПМ создан для многократных циклов развёртывания и сворачивания на земле, асфальте, гравии. Срок службы при правильной эксплуатации — до 10 лет.
• Низкое гидравлическое сопротивление. Внутреннее гидроизоляционное покрытие (латекс, эластомер) обеспечивает гладкий проход воды — потери давления по длине линии минимальны.
• Гибкость и компактность в скатке. В свёрнутом виде рукав занимает мало места — на пожарном автомобиле в скатке размещаются десятки погонных метров.
• Полная совместимость с пожарным оборудованием. РПМ совместим со всеми стандартными головками ГР, ГМ, ГЦ (рукавная, муфтовая, цапковая), стандартными стволами РС-50, РС-70, лафетными стволами, разветвлениями РТ-70, РТ-80.
• Сертификация по ГОСТ Р 51049-2019. Соответствие действующему российскому нормативу — обязательное требование для использования в подразделениях МЧС, ведомственных пожарных частях и при поставках по госконтрактам.
• Маркировка по нормативу. На рукаве в двух точках наносится фабричная маркировка: товарный знак производителя, условное обозначение рукава, длина (номинальная), дата изготовления, знак обращения на рынке. Это критично для приёмки в боевой расчёт и для проверок инспекцией.

Технические характеристики (общие для линейки)

Где должны быть рукава РПМ

• Боевой расчёт пожарного отделения МЧС: автоцистерны (АЦ), автонасосы, автонасосные станции, специальная техника, штабные машины с резервным комплектом, АРС (автомобили рукавные).
• Ведомственная пожарная охрана: промышленные предприятия с собственными пожарными расчётами, объекты нефтегаза (АЗС, нефтебазы, НПЗ), энергетические объекты (ТЭЦ, ГЭС, АЭС, подстанции), транспортные объекты (аэропорты, порты, депо), военные части и объекты, лесопромышленные предприятия.
• Муниципальные службы: пожарные части малых городов и районов, сельские пожарные посты, добровольные пожарные дружины.
• Промышленные объекты с системами пожаротушения: объекты с насосными станциями пожаротушения (где требуются магистральные линии), объекты с лафетными установками, технологические объекты с большой площадью пожаротушения.
• Учебные центры МЧС и пожарные полигоны: для тренировок боевых расчётов — закупка ведётся партиями на регулярной основе.

Правила эксплуатации и хранения

Перед боевым применением:

• осмотреть рукав на отсутствие порезов, потёртостей, разрывов;
• проверить целостность соединительных головок;
• убедиться, что нет следов значительного износа покрытия.

После применения:

• обязательно высушить рукав перед укладкой в скатку — иначе во влажном виде каркас будет гнить;
• удалить грязь, песок, нефтепродукты с наружной поверхности;
• проверить швы и каркас на отсутствие повреждений после применения;
• свернуть в скатку (одинарную или двойную в зависимости от внутреннего регламента подразделения).

Гидравлические испытания — проводятся 1 раз в год или после каждого подозрительного применения. Рукав испытывается на испытательное давление (в 1,5 раза выше рабочего) с проверкой герметичности и отсутствия утечек.

Хранение:

• в скатке, в сухом проветриваемом помещении или на барабане в боевом отделении пожарной машины;
• температурный диапазон хранения по климатическому исполнению;
• избегать прямых солнечных лучей при длительном хранении (УФ-деградация каркаса);
• защищать от химически агрессивных сред (особенно для рукавов без наружного покрытия).

Что входит в поставку

• рукав необходимого типоразмера в скатке (стандарт — 20 метров);
• при заказе «в сборе» — с навязанными или склеёнными соединительными головками ГР;
• сертификат соответствия по ГОСТ Р 51049-2019 с указанием партии и даты изготовления;
• паспорт изделия с регламентом эксплуатации, маркировки и испытаний;
• консультацию по подбору исполнения (В / Д / П) и климатического исполнения под конкретный объект.

Сценарии применения (для чего покупают)

• Оснащение нового пожарного автомобиля. При комплектации автоцистерны или автонасоса требуется типовой комплект рукавов: несколько скаток Ø66, Ø77, опционально Ø51 для индивидуальных стволов. РПМ — стандартная позиция в комплектации.
• Замена изношенных рукавов в части. Срок службы рукавов в активной эксплуатации — 5-10 лет. После испытаний на герметичность регулярно бракуются и заменяются. Это типовая ежегодная закупка для любой пожарной части.
• Резерв на учебные тренировки. Учебные центры МЧС и подразделения с интенсивной подготовкой требуют отдельный комплект тренировочных рукавов (часто специально с пометкой «учебный»), которые не идут в боевой расчёт.
• Магистральные линии для крупных объектов. Промышленные предприятия с собственной пожарной охраной закупают рукава 100 и 150 мм для магистральных линий между насосными станциями и объектами.
• Бюджетные закупки и госконтракты. МЧС, муниципалитеты, муниципальные пожарные части — типовая позиция в годовых бюджетных закупках с поставкой партиями от 10 до 100+ скаток.
• Корпоративная закупка для ведомственной охраны. Промышленные предприятия с собственной пожарной охраной обновляют комплекты рукавов по регламенту.
• Замена после применения на пожаре. Если рукав был использован на пожаре с агрессивными нагрузками (тушение нефтепродуктов, контакт с раскалёнными поверхностями) — даже без видимых повреждений рекомендуется его заменить и провести испытания на оставшихся рукавах.

Часто задаваемые вопросы

Чем отличается РПМ от рукавов с торговыми названиями «Армтекс», «Латекс», «Стандарт», «Универсал», «Эксперт»?
Это не противоречие. РПМ — это категория рукава по ГОСТ Р 51049-2019 («Рукав для Мобильных средств»). А «Армтекс», «Латекс» и др. — торговые названия конкретных моделей разных производителей, которые соответствуют категории РПМ. То есть: «Латекс-77» — это конкретный коммерческий рукав РПМ-77-1,6 в исполнении (В) или (Д). Покупатель выбирает торговую модель, исходя из своих требований по цене, прочности, наличию покрытий.

Какая стандартная длина одного рукава РПМ?
20 метров — стандартная длина одной скатки. Для специальных задач выпускаются рукава 25 и 50 метров.

Можно ли использовать рукав РПМ в пожарном шкафу ПК?
Технически — можно, но избыточно. РПМ дороже и тяжелее РПК, а в условиях шкафа его преимущества (износостойкость) не реализуются. Лучше использовать РПК — он специально для этого.

Можно ли наоборот использовать РПК в пожарной машине?
Не рекомендуется. РПК быстро износится от перетяжки и циклических нагрузок. В лучшем случае хватит на 1-2 сезона, в худшем — порвётся при первом применении.

Что значит "испытательное давление 1,5×рабочее"?
Это норматив проверки прочности рукава. Если рабочее давление 1,6 МПа, рукав проходит испытание под давлением 2,4 МПа без разрыва и без утечек. Это даёт запас прочности при реальной эксплуатации.

Можно ли стирать рукав после применения?
Можно и нужно. Грязь и нефтепродукты на каркасе сокращают срок службы. Промывать тёплой водой, при необходимости — со специальным моющим средством. После мытья обязательно высушить перед укладкой в скатку.

Что делать, если рукав порвался во время пожара?
Применить рукавный зажим (типа РЗ) на повреждённый участок — это позволит временно продолжить работу. После пожара повреждённый участок отрезается и устанавливается стыковочное соединение, либо рукав списывается.
