Фланцы под ПЭ втулку

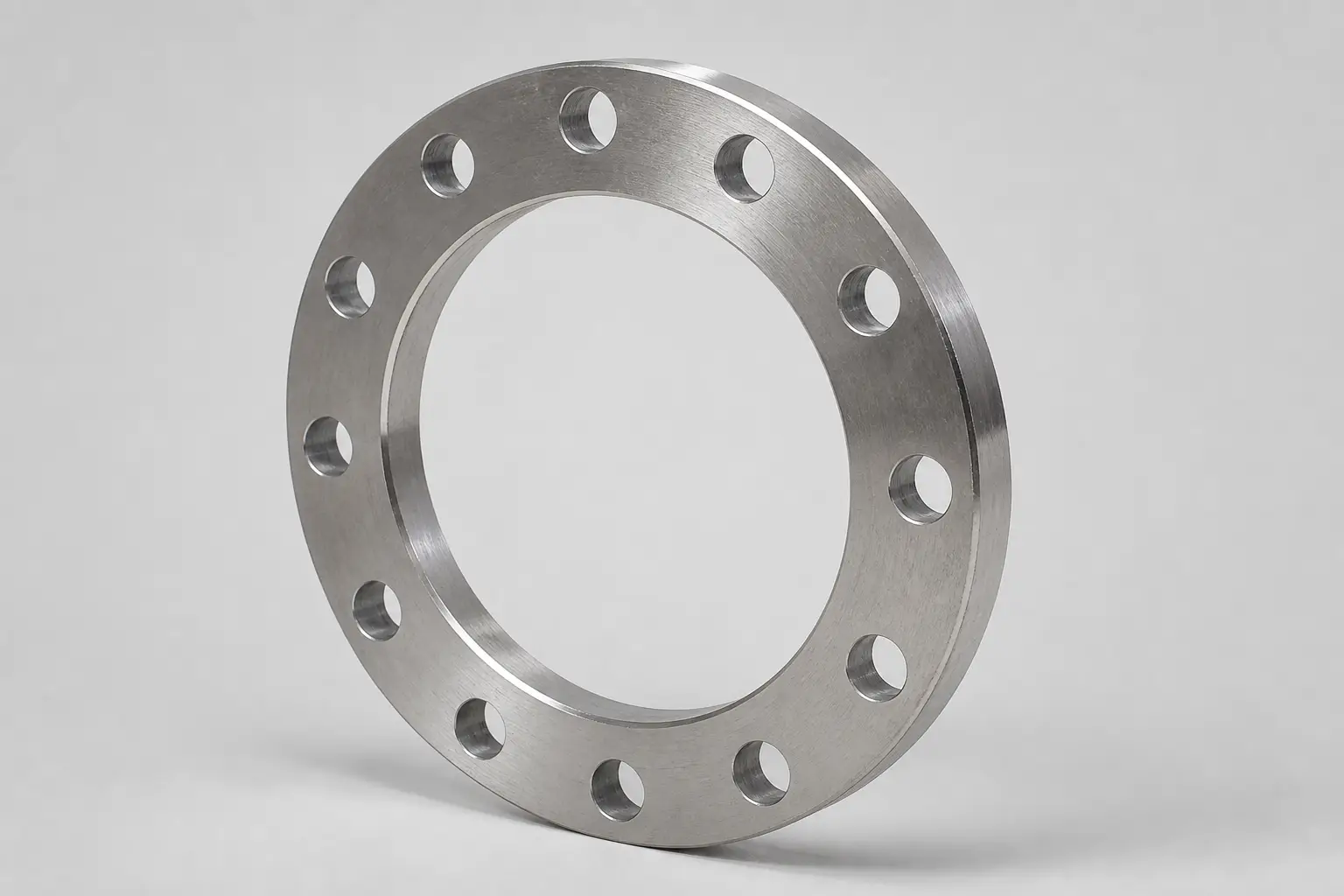

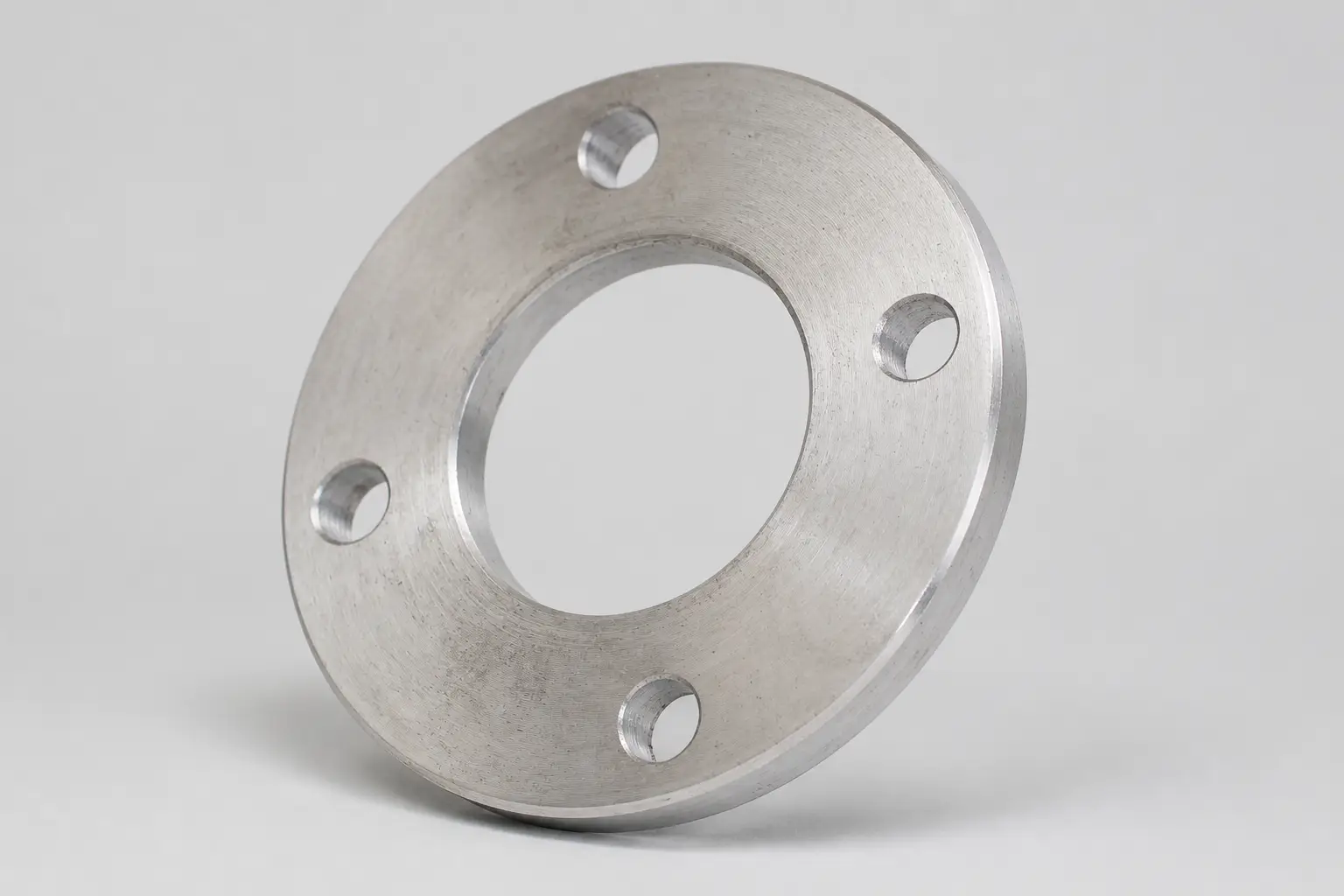

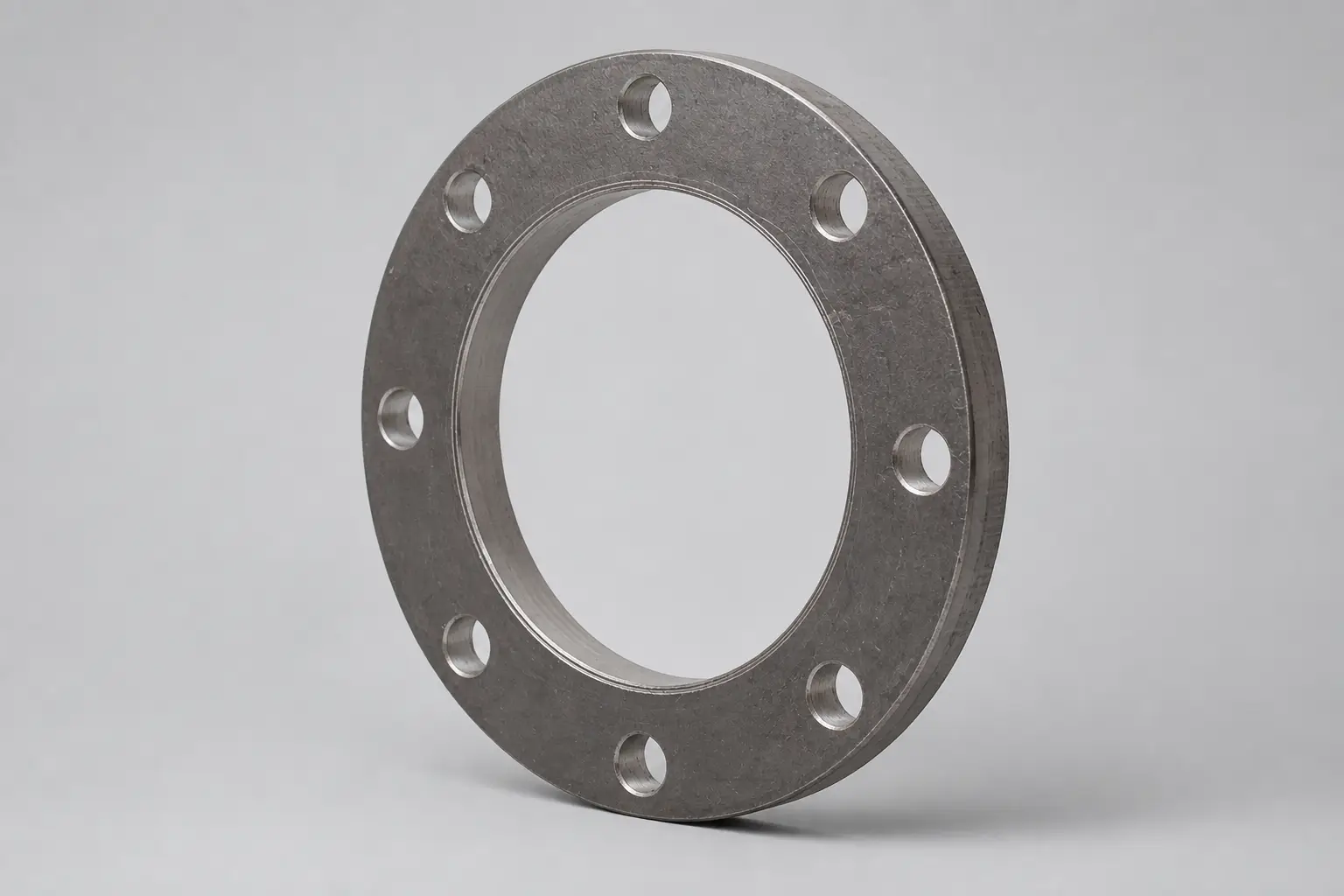

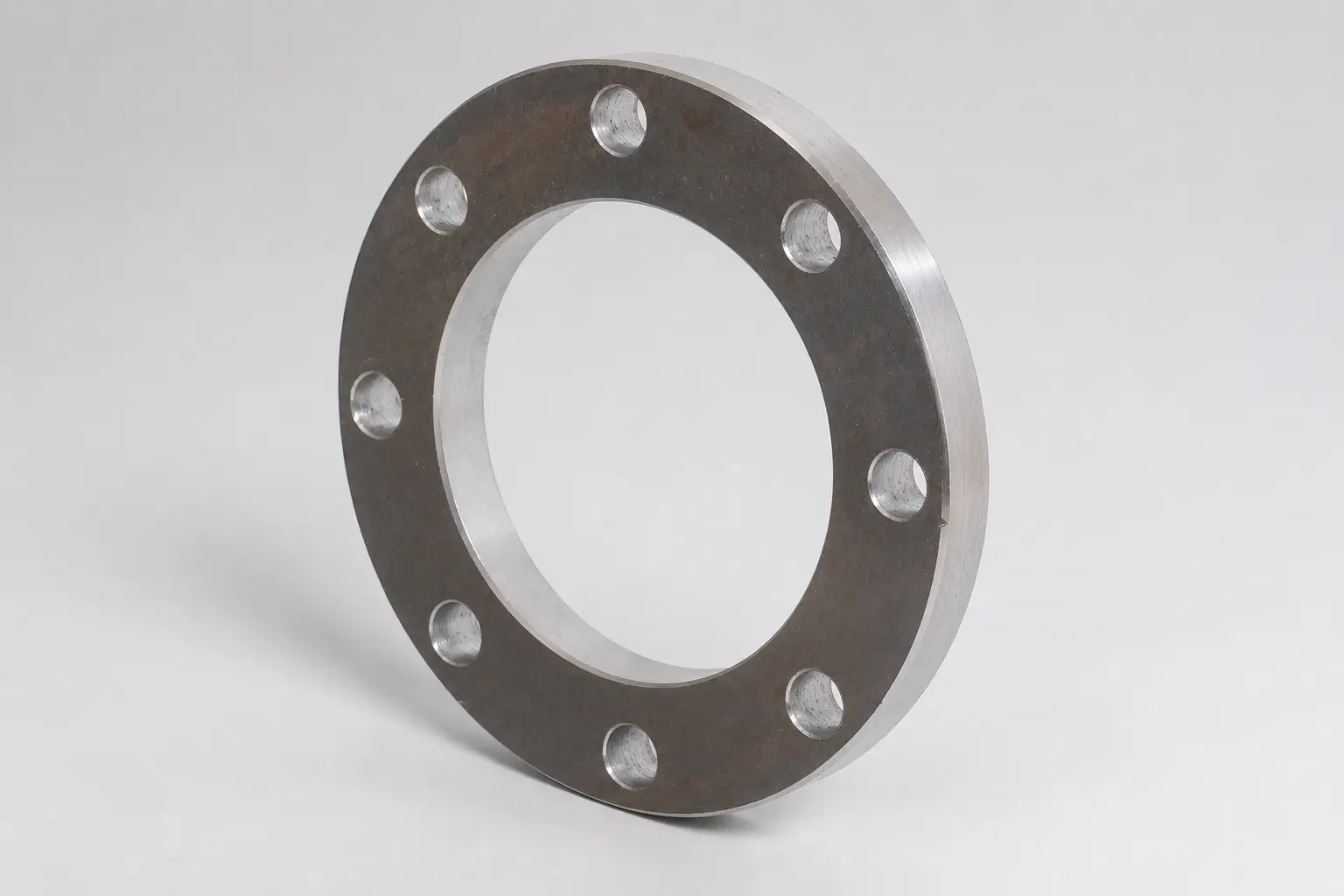

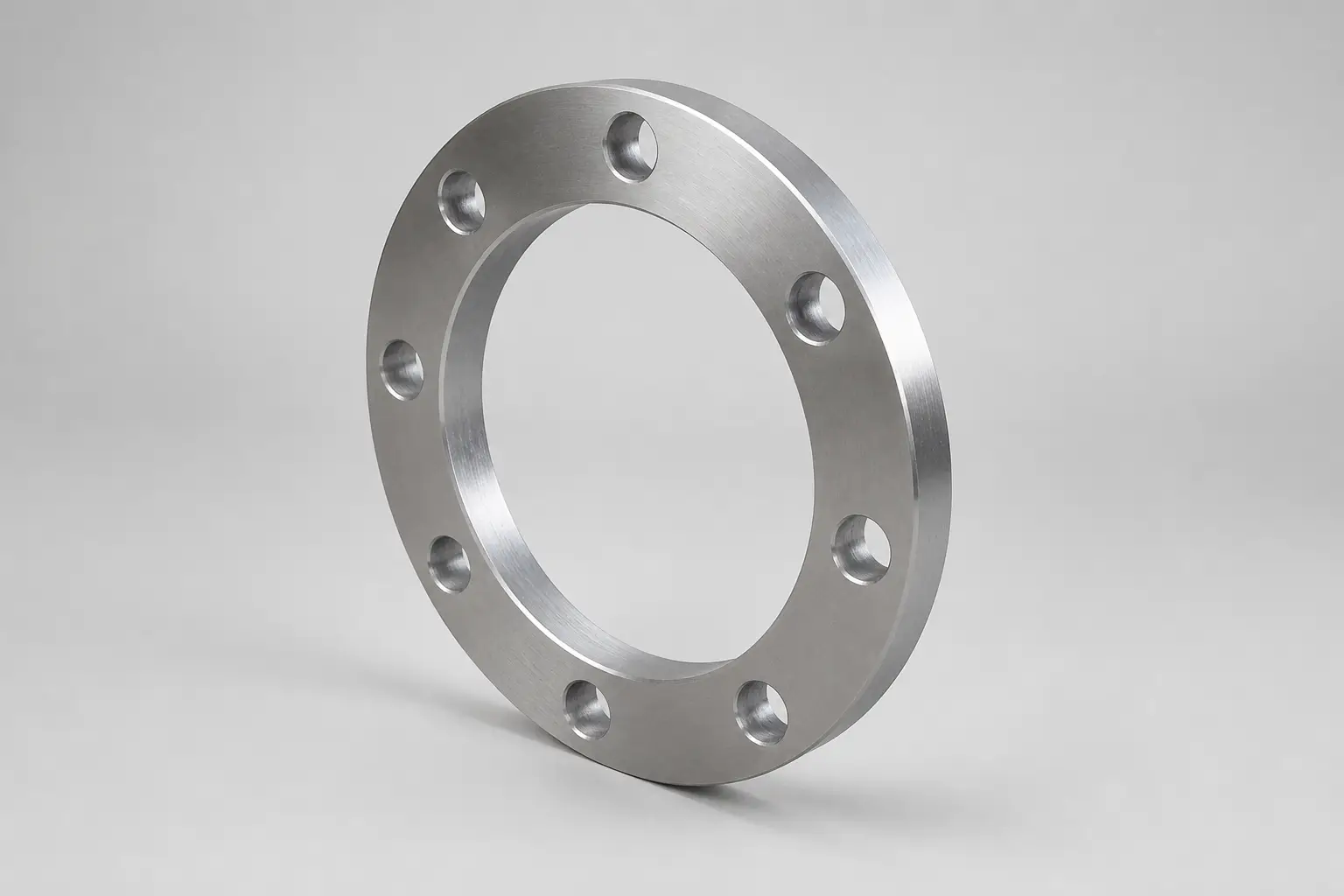

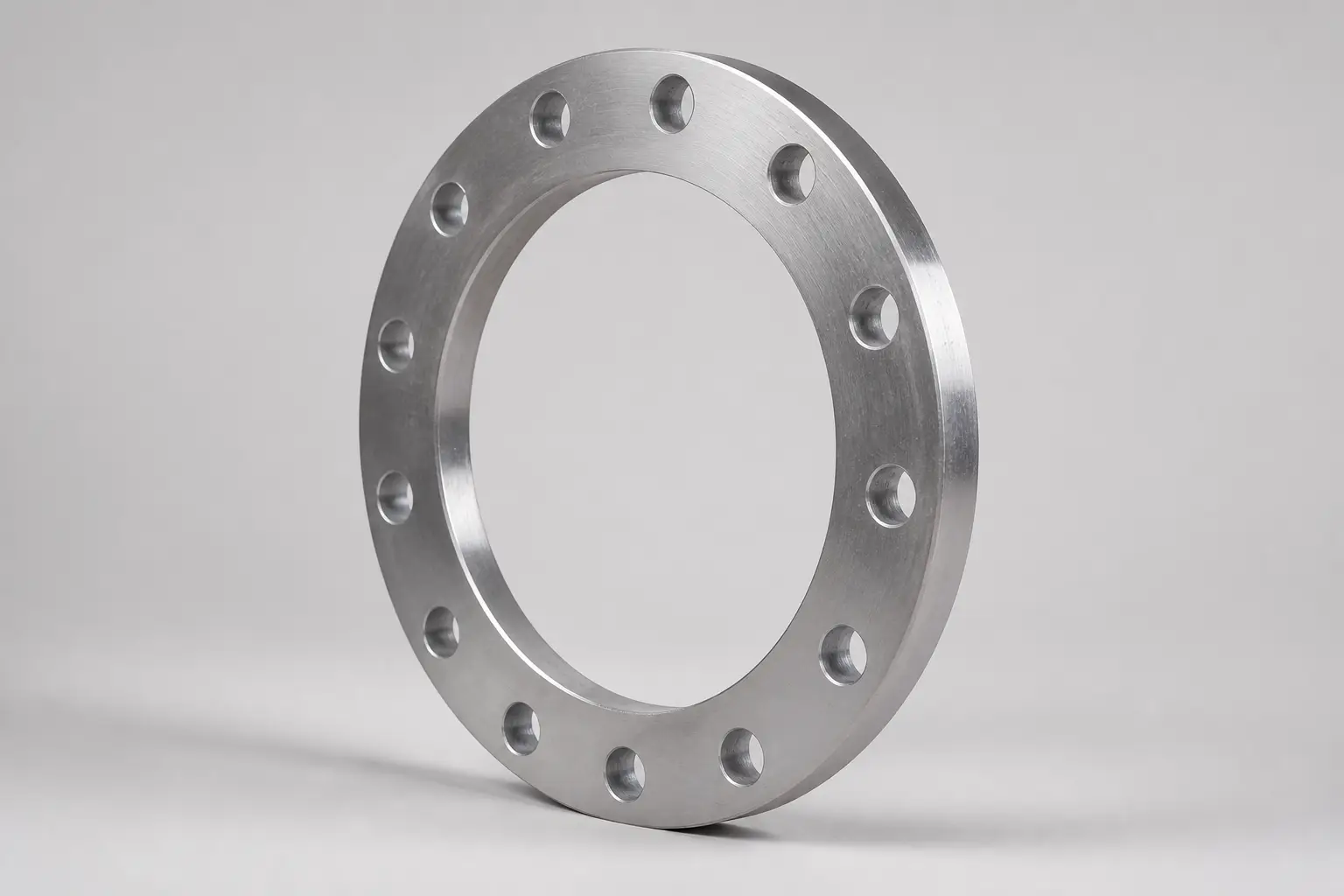

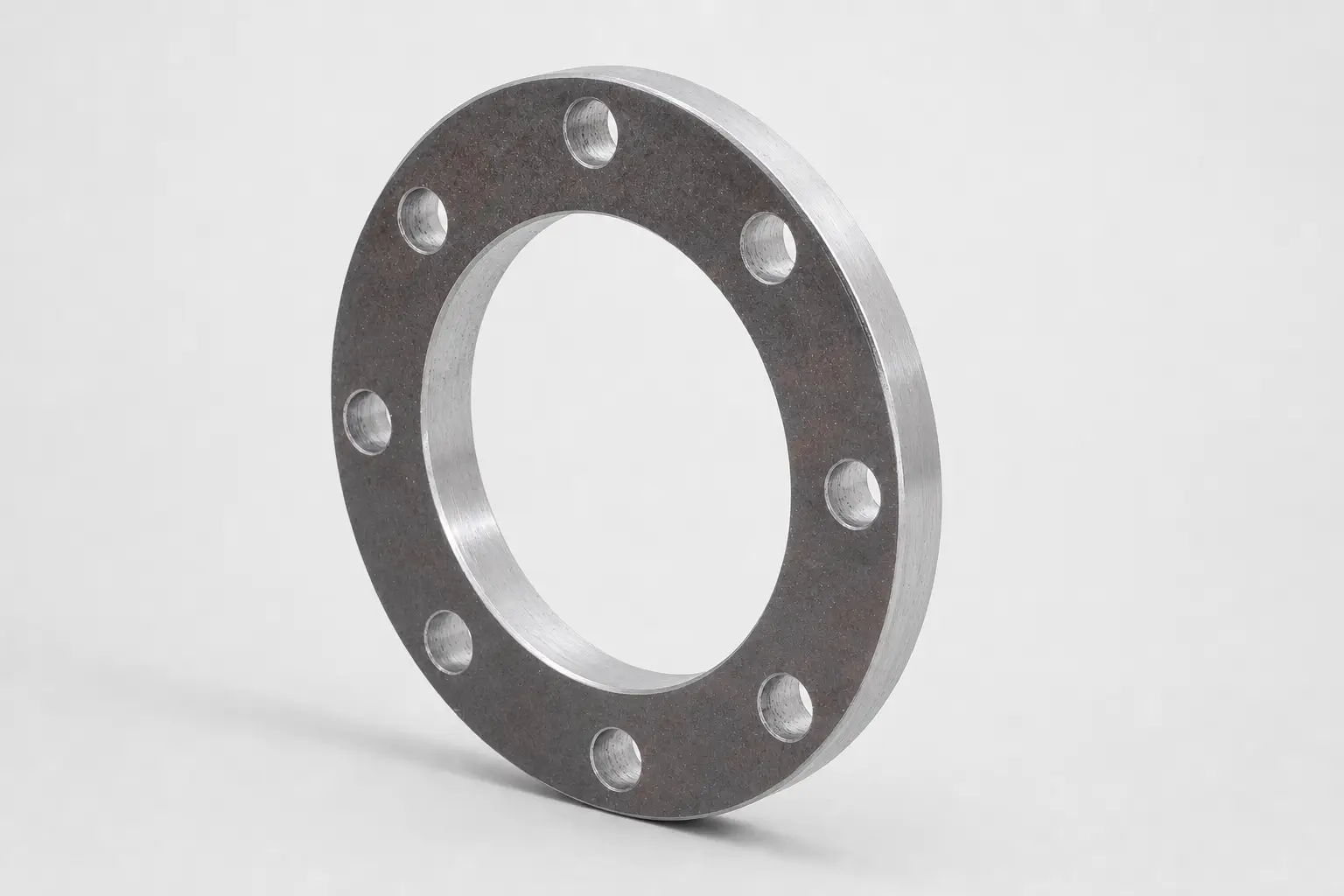

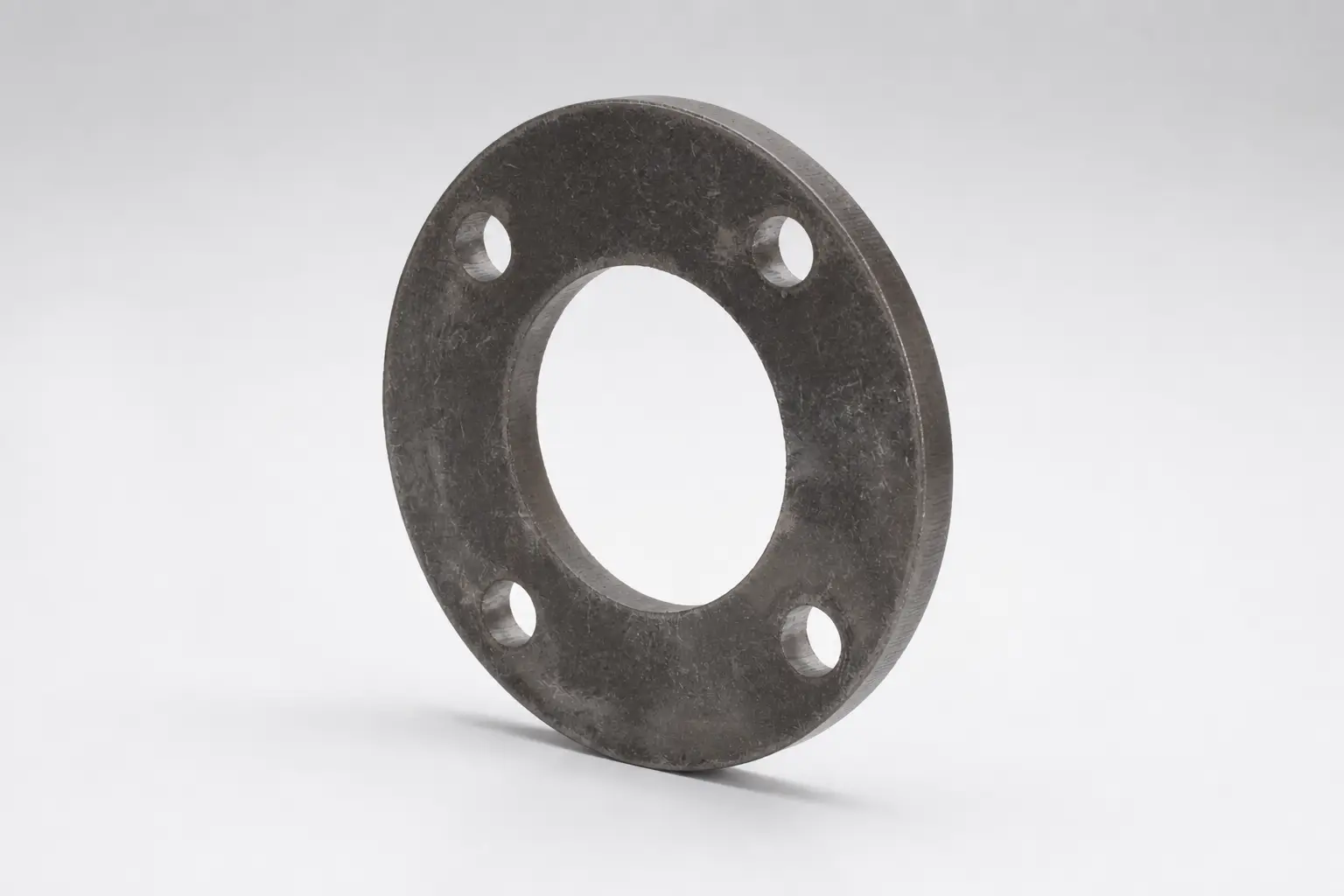

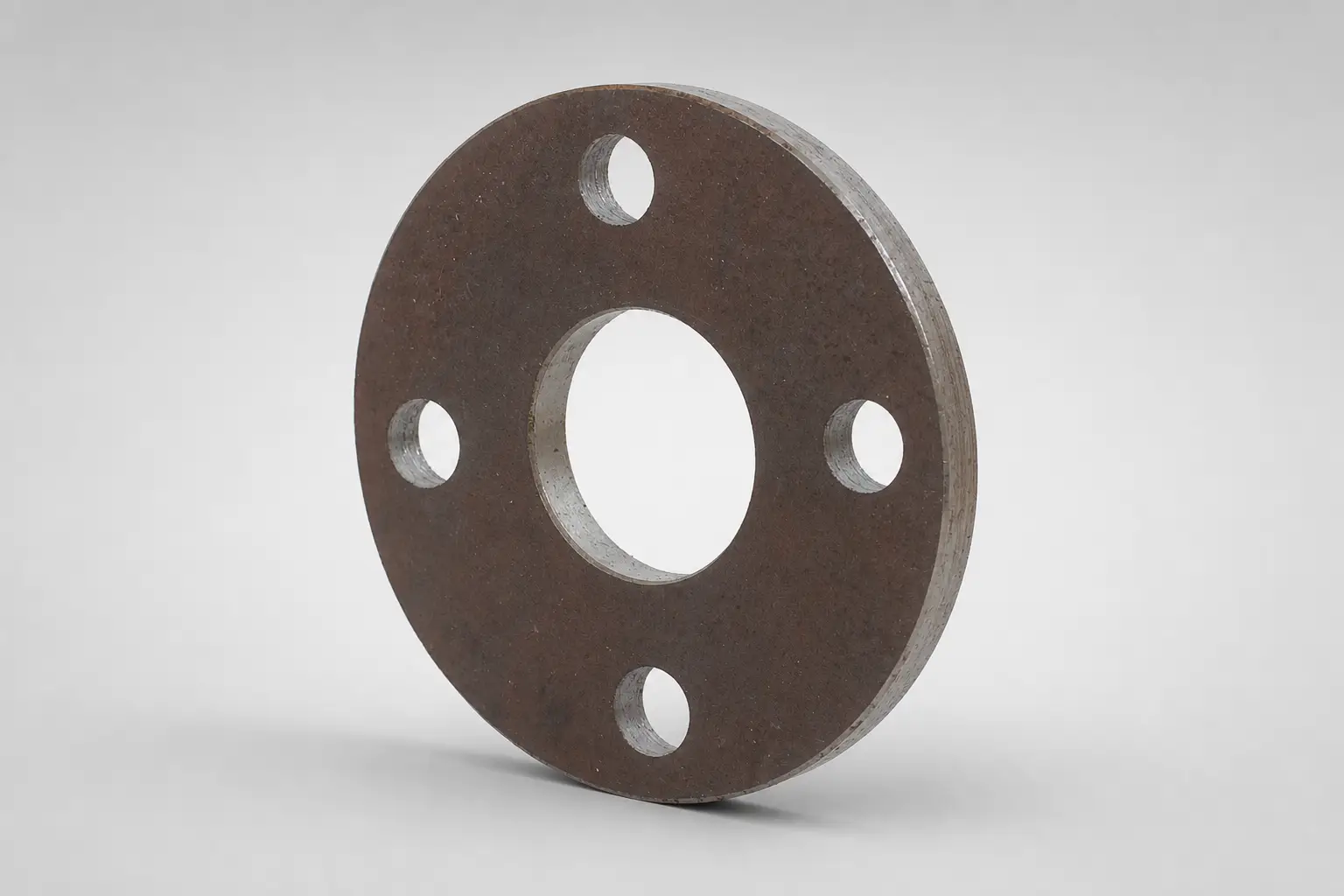

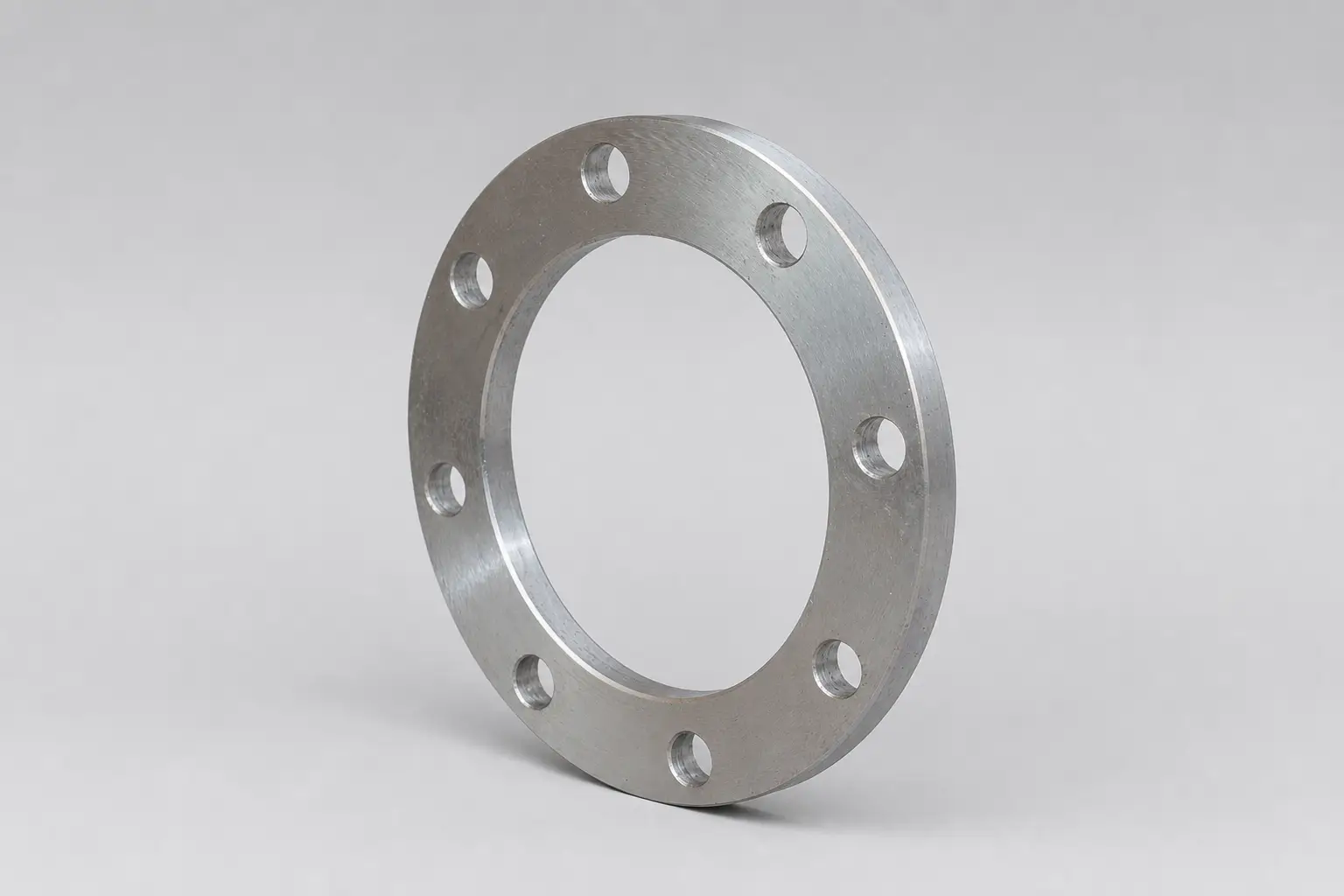

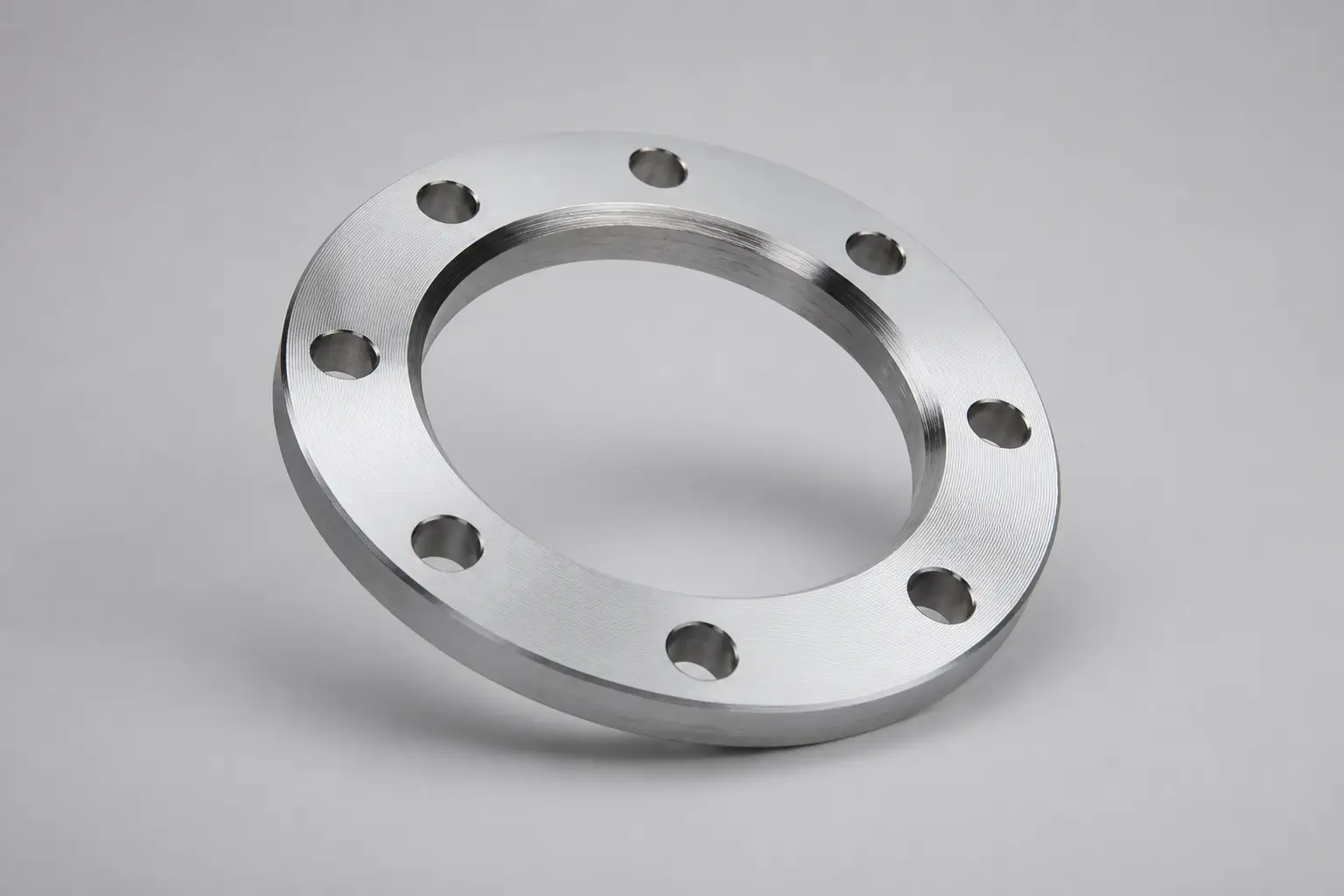

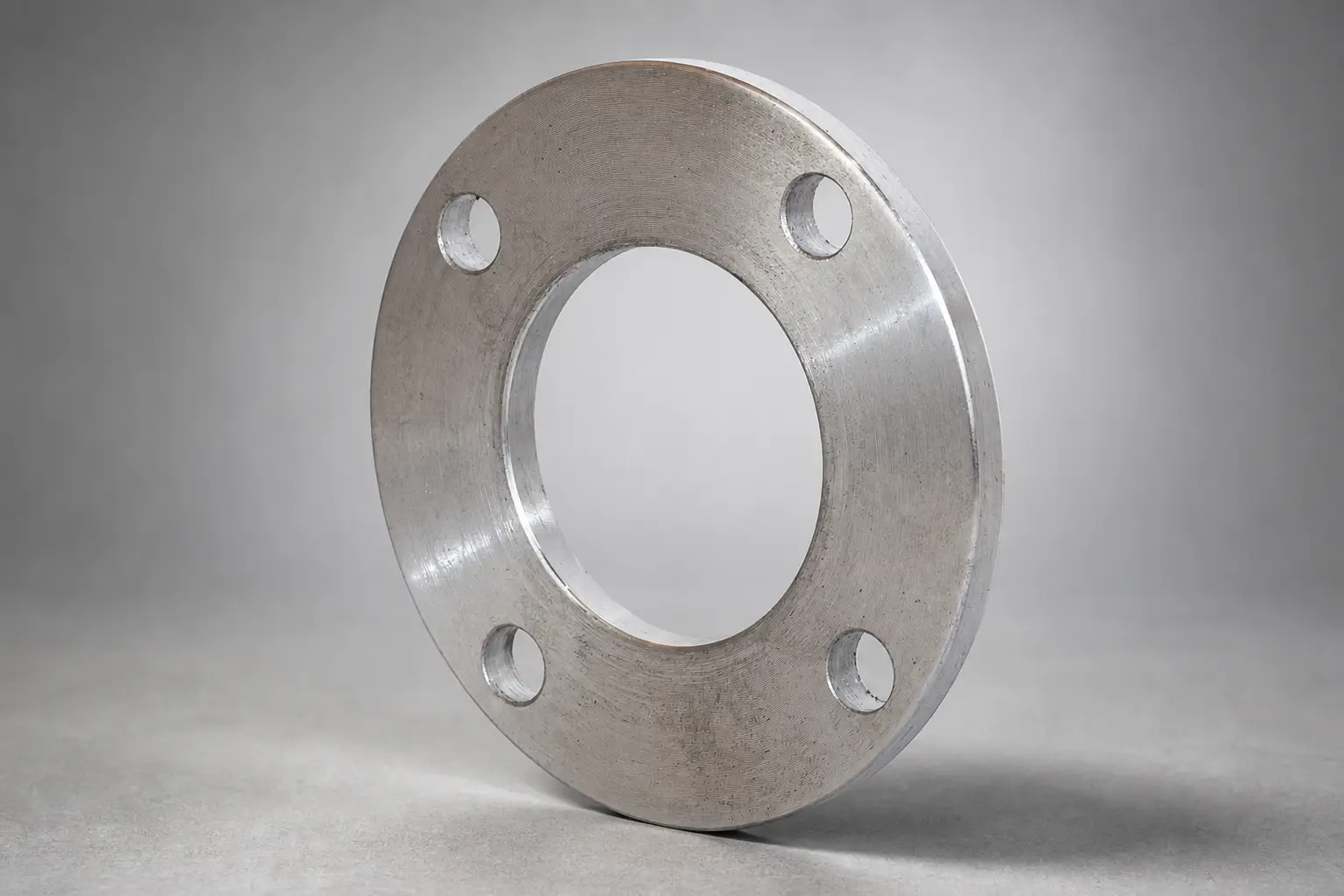

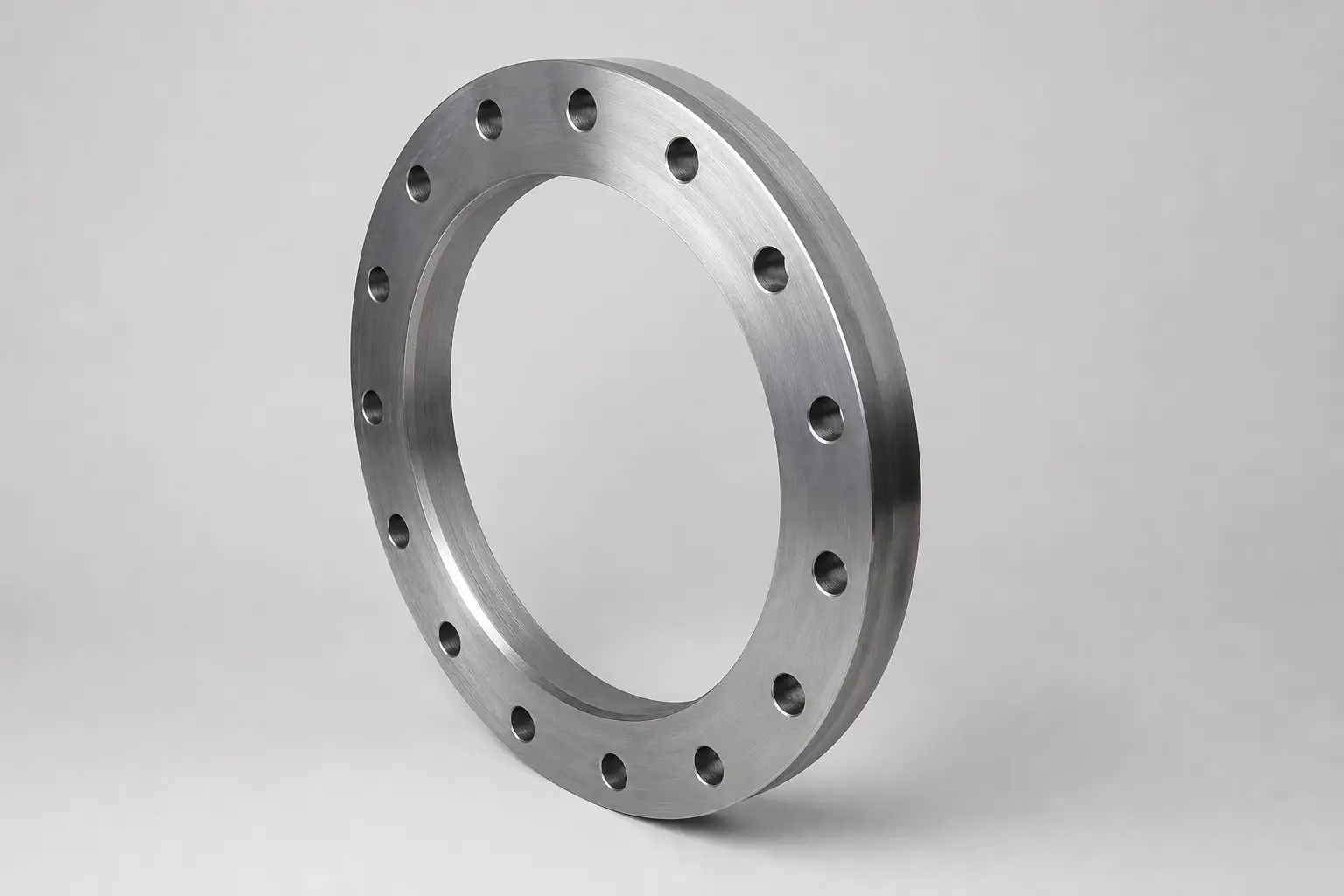

Фланцы под ПЭ втулку (свободные/накидные фланцы) применяются для фланцевого соединения полиэтиленовых трубопроводов с арматурой и стальными участками. Фланец надевается на буртик приварной втулки (втулки под фланец) и стягивается болтами — само соединение разъёмное, а герметичность обеспечивает торец втулки. В наличии 25 типоразмеров под втулку Ø32–900 мм.

Подбор по диаметру — таблица типоразмеров

Фланец подбирается по диаметру полиэтиленовой втулки (равен наружному диаметру ПЭ-трубы) и присоединительному размеру фланца по Ду. Размер фланца и число отверстий — под ответный фланец PN10/16.

Конструкция и применение

Свободный фланец под втулку — это плоское кольцо с отверстиями под болты, которое свободно вращается на буртике приварной ПЭ-втулки. Такая схема позволяет легко совместить отверстия с ответным фланцем при монтаже. Применяется на напорных трубопроводах водоснабжения и водоотведения из полиэтилена (ПНД) — для перехода на запорную арматуру, насосы, стальные трубопроводы и фланцевые фитинги.

Как подобрать фланец под втулку

• По диаметру втулки (трубы) — фланец должен соответствовать наружному диаметру ПЭ-трубы и буртику втулки (Ø32–900 мм).
• По присоединительному размеру (Ду) — размер фланца и число отверстий выбираются под ответный фланец нужного давления (PN10/16).
• В комплекте с втулкой — фланец работает только вместе с приварной втулкой под фланец того же диаметра.

Частые вопросы

Что такое фланец под втулку?

Это свободный (накидной) фланец, который надевается на буртик приварной полиэтиленовой втулки. Болтами стягивается с ответным фланцем, образуя разъёмное герметичное соединение ПЭ-трубопровода.

Как подобрать размер?

По диаметру ПЭ-втулки (= наружный диаметр трубы) и по присоединительному размеру Ду. Сверьтесь с таблицей выше.

Нужна ли втулка отдельно?

Да. Фланец под втулку устанавливается на приварную ПЭ-втулку под фланец соответствующего диаметра — её заказывают отдельно.
