Противопожарные муфты ПМ: защита здания от распространения огня через пластиковые трубы

Почему пластиковая труба — это путь для пожара

Полимерные трубы (полипропилен ПП, полиэтилен ПЭ, поливинилхлорид ПВХ) сегодня применяются в подавляющем большинстве систем внутренней канализации, холодного и горячего водоснабжения, ливневой канализации. Они дешевле металлических, не ржавеют, легко монтируются, служат десятилетиями.

У них есть одна критическая особенность: в случае пожара пластиковая труба плавится и выгорает. Температура плавления полипропилена — около +165 °C, ПВХ — около +150 °C, полиэтилена — +125…+135 °C. При реальном пожаре температура в зоне горения достигает +800…+1000 °C за считаные минуты — пластиковая труба в таких условиях полностью прогорает за 5–10 минут.

Что происходит дальше? На месте трубы остаётся сквозное отверстие в межэтажном перекрытии или противопожарной перегородке. Через это отверстие огонь, дым и горячие газы беспрепятственно переходят:

• на верхние этажи через перекрытия с вертикальными стояками;
• в соседние помещения через перегородки с горизонтальными разводками;
• в технические зоны — шахты, чердаки, межпотолочные пространства.

Стена или перекрытие, рассчитанные на огнестойкость REI 60, REI 90 или REI 120 (то есть нормативно должны выдерживать пожар 60, 90 или 120 минут), за счёт прогоревшей пластиковой трубы превращаются в проницаемые барьеры. Эффективность всей противопожарной защиты здания падает на порядок.

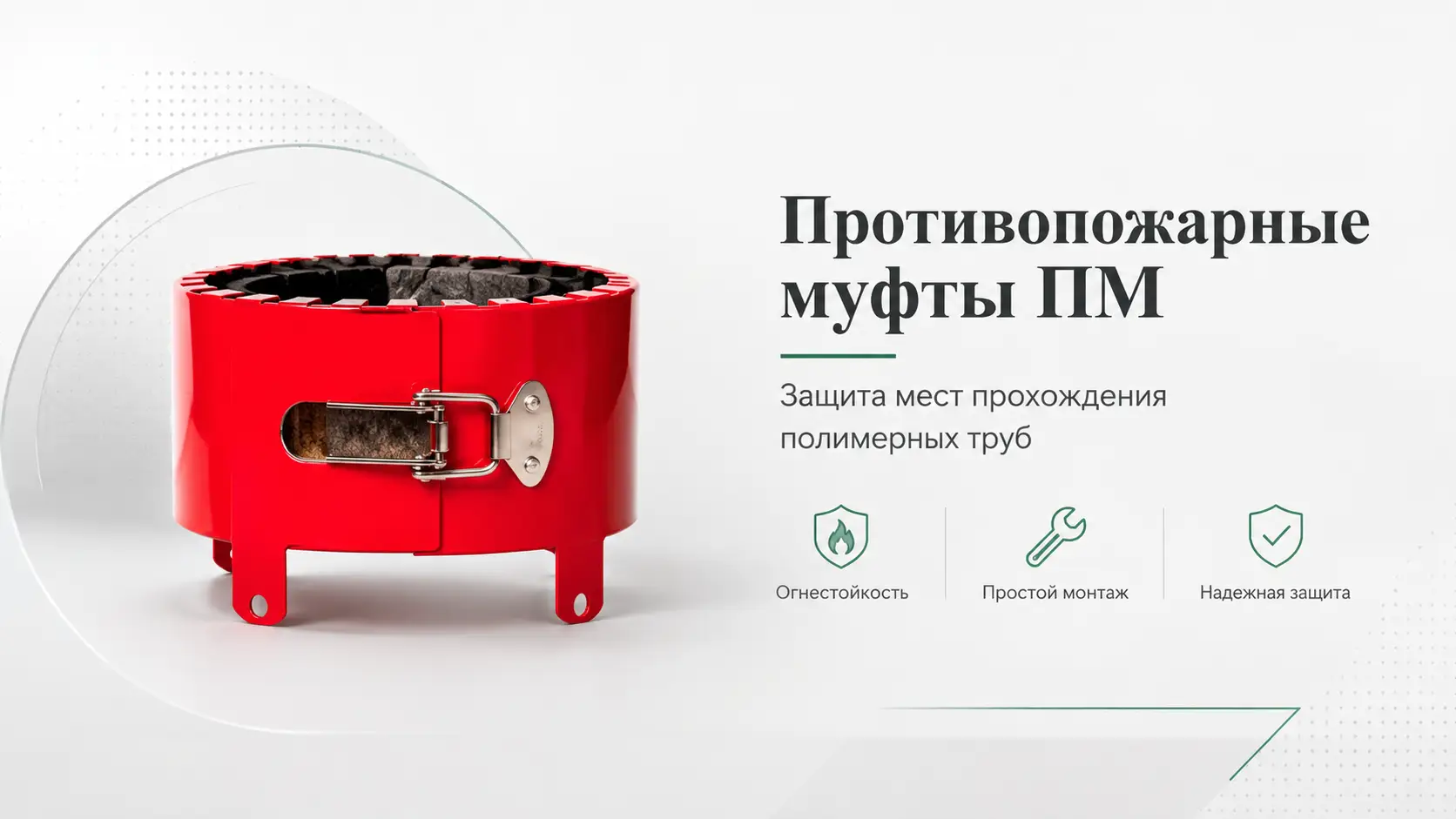

Противопожарная муфта ПМ — простое и проверенное решение этой проблемы. Небольшое устройство, которое устанавливается в месте прохождения пластиковой трубы через противопожарную преграду и в случае пожара перекрывает образующееся отверстие на 60–180 минут, сохраняя нормативный предел огнестойкости стены или перекрытия.

Как устроена и как работает муфта ПМ

Конструкция противопожарной муфты до гениального проста:

1. Стальный корпус — разъёмный (раскрывается по диаметру) или цельный. Окрашен порошковой краской для защиты от коррозии. На корпусе — крепёжные «уши» для фиксации к стене/перекрытию.
2. Огнезащитный вкладыш — главный рабочий элемент. Это слой терморасширяющегося (интумесцентного) материала на внутренней поверхности корпуса, прилегающий к пластиковой трубе.
3. Уплотнения и крепёж — болты, прокладки, при необходимости защитная плёнка вкладыша.

Принцип работы — интумесценция (терморасширение):

В нормальных условиях муфта пассивна. Огнезащитный вкладыш просто прилегает к трубе, никак не влияя на её работу. Срабатывание начинается при температуре около +120 °C — это момент, когда в помещении уже идёт пожар.

При нагреве терморасширяющийся материал резко увеличивается в объёме — до 9–10 раз (увеличение до 970% от первоначального объёма). Этот вспученный материал:

1. Сдавливает пластиковую трубу изнутри, физически пережимая её просвет ещё до того, как она успеет полностью прогореть.
2. Заполняет всё внутреннее пространство муфты плотным слоем пенококса.
3. Проникает в пустоты вокруг трубы в месте прохода через стену или перекрытие, заделывая все возможные щели.
4. Образует негорючий теплоизолирующий барьер, не пропускающий ни пламя, ни дым, ни горячие газы.

Результат — на месте прогоревшей пластиковой трубы остаётся сплошная негорючая «пробка», которая выдерживает воздействие пожара 60–180 минут в зависимости от типоразмера муфты и условий монтажа.

Нормативные требования к установке муфт ПМ

Установка противопожарных муфт — обязательное требование действующих нормативов для многоэтажных жилых, общественных и производственных зданий:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
• СП 30.13330 «Внутренний водопровод и канализация зданий» — требует установки противопожарных преград на трубопроводах из горючих материалов в местах их прохода через ограждающие конструкции с нормированным пределом огнестойкости;
• СП 4.13130 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты»;
• СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха».

Общее правило: в многоэтажных жилых и общественных зданиях на каждой пластиковой трубе системы канализации и водоснабжения в месте её прохождения через каждое перекрытие и каждую противопожарную перегородку должна быть установлена противопожарная муфта.

Пределы огнестойкости муфт ПМ при правильном монтаже:

• EI 60 — 60 минут (1 час) — для большинства жилых зданий до 5 этажей;
• EI 90 — 90 минут (1,5 часа) — для жилых зданий повышенной этажности;
• EI 120 — 120 минут (2 часа) — для общественных зданий и производственных объектов;
• EI 180 — 180 минут (3 часа) — высший норматив для зданий повышенной ответственности (больницы, объекты с массовым пребыванием людей, высотные здания).

Конкретный требуемый предел зависит от класса конструктивной пожарной опасности здания и берётся по проекту в соответствии с СП 4.13130.

Каталог муфт ПМ по типоразмерам

Муфта подбирается по наружному диаметру пластиковой трубы, через которую она устанавливается. В нашем каталоге представлены 14 типоразмеров — от 16 до 225 мм:

Самый востребованный типоразмер — ПМ 110. Это стандартный диаметр канализационного стояка в типовом многоквартирном жилом доме. На один многоквартирный дом обычно требуется по одной муфте ПМ 110 на каждое межэтажное перекрытие каждого стояка плюс муфты меньших диаметров для индивидуальных подводок.

Главные преимущества муфт ПМ

• Высокая огнестойкость — до 180 минут. Три часа защиты — этого с запасом хватает для эвакуации жильцов и работы пожарных подразделений по тушению.
• Не требует обслуживания. В отличие от автоматических систем пожаротушения, муфта — пассивное средство. Установили один раз и забыли. Не нужно проверять, обслуживать, заправлять. Срабатывает автоматически в нужный момент.
• Простой монтаж. Не требует специального инструмента и квалификации. Достаточно стандартного крепежа и базовых навыков работы с дрелью.
• Разъёмный корпус — позволяет устанавливать муфту на уже смонтированные трубопроводы без демонтажа. Это критично для реконструкции существующих зданий и для исправления проектных недоработок.
• Не влияет на работу трубопровода. В нормальных условиях муфта никак не воздействует на трубу — пропускная способность, гидравлика, рабочее давление остаются неизменными.
• Стойкость к влаге и коррозии. Стальной корпус с порошковой окраской — рассчитан на эксплуатацию в условиях повышенной влажности (санузлы, технические шахты, подвалы).
• Долгий срок эксплуатации — до 50 лет при условии целостности корпуса и крепления.
• Широкий диапазон температур эксплуатации — от −50 до +60 °C. Подходит для неотапливаемых технических помещений, чердаков, подвалов.
• Низкая цена за класс защиты. Стоимость одной муфты несопоставимо мала по сравнению с ущербом от распространения пожара через прогоревший пластиковый стояк на верхние этажи.
• Сертификация. Все муфты сертифицированы по ТР ЕАЭС, имеют сертификаты пожарной безопасности с указанием конкретного предела огнестойкости (EI 60 / 90 / 120 / 180).

Технические характеристики (общие для линейки)

Где должны быть установлены муфты ПМ

Обязательная установка по нормативам:

• многоквартирные жилые дома — на канализационных стояках в каждом межэтажном перекрытии;
• общественные здания — школы, ДОУ, больницы, ТЦ, БЦ, гостиницы — на всех пластиковых трубопроводах при пересечении противопожарных преград;
• производственные объекты — на трубах технологических жидкостей в пластиковых трубопроводах;
• высотные здания — на трубопроводах при пересечении технических этажей;
• здания повышенной ответственности — больницы, дома престарелых, объекты с массовым пребыванием людей.

Места установки в конкретной системе:

• межэтажные перекрытия — для вертикальных стояков канализации, водопровода, ливневой канализации;
• противопожарные стены и перегородки — для горизонтальных разводок;
• технические шахты — на входе и выходе магистральных трубопроводов;
• чердачные и подвальные перекрытия — на участках выхода в технические зоны;
• проходы через противопожарные двери и люки — в стенах с нормированной огнестойкостью.

Технология монтажа

Установка муфты ПМ — простая операция, которую выполняет монтажник без специальной квалификации. Главное — соблюсти правильное положение муфты относительно противопожарной преграды.

1. Подбор муфты

• Замерить наружный диаметр пластиковой трубы.
• Выбрать муфту того же диаметра (например, для трубы Ø110 мм — муфта ПМ 110).
• Проверить, что указанный в сертификате предел огнестойкости (EI 60/90/120/180) соответствует требованию проекта.

2. Подготовка места монтажа

• Убедиться, что место установки муфты — именно в плоскости противопожарной преграды (стены, перекрытия).
• Очистить участок трубы и стены от пыли, грязи, масляных пятен.
• Проверить, что нет препятствий для крепления муфты («ушек» муфты должны касаться стены).

3. Установка муфты

Для разъёмной муфты (на смонтированный трубопровод):

1. Раскрыть корпус муфты, оторвав защитную плёнку с торца вкладыша (если есть).
2. Обернуть муфту вокруг трубы так, чтобы интумесцентный вкладыш плотно прилегал к поверхности трубы по всему периметру.
3. Зафиксировать корпус (стяжкой, болтом или защёлкой — в зависимости от модели).
4. Прижать муфту к плоскости стены/перекрытия.
5. Закрепить муфту к стене/перекрытию через крепёжные «уши» дюбель-гвоздями или анкерами.

Для цельной муфты (надевается до монтажа трубы):

1. Надеть муфту на трубу до её установки в стояк.
2. После прокладки трубы — сдвинуть муфту в проектное положение.
3. Зафиксировать к стене/перекрытию через крепёжные «уши».

4. Заделка прохода

После установки муфты зазоры между трубой и проёмом в стене/перекрытии заделываются цементно-песчаным раствором, противопожарной мастикой или специальной огнезащитной пеной — для обеспечения герметичности и фиксации муфты в проектном положении.

5. Контроль

После установки:

• проверить плотность прилегания вкладыша муфты к трубе по всему периметру;
• проверить надёжность крепления муфты к стене;
• убедиться, что муфта расположена в плоскости противопожарной преграды (а не отступя от неё в одну из сторон);
• внести данные в акт скрытых работ.

Что входит в поставку

• муфта необходимого типоразмера в заводской упаковке;
• инструкция по монтажу;
• сертификат пожарной безопасности с указанием предела огнестойкости (EI 60 / 90 / 120 / 180);
• сертификат соответствия с указанием партии и даты изготовления;
• консультация по подбору муфт под проект (количество + диаметры по площади объекта).

Сценарии применения (для чего покупают)

• Сдача нового жилого дома в эксплуатацию. На каждый канализационный стояк — по муфте на каждом перекрытии. Типовая бюджетная закупка для застройщика: для 17-этажного дома с одним стояком ПМ 110 в каждом подъезде потребуется ~17 муфт ПМ 110 на стояк, плюс несколько меньших типоразмеров на индивидуальные подводки.
• Сдача общественного здания (школа, ДОУ, ТЦ, БЦ). Требования по ПБ строже — обычно проектируется EI 90 или EI 120. Муфты ставятся на все пластиковые трубопроводы при пересечении противопожарных преград.
• Реконструкция существующих зданий. При капремонте многоквартирного дома или реконструкции офиса часто требуется привести существующие пластиковые трубопроводы к современным нормам. Разъёмная конструкция муфты позволяет установить её без демонтажа труб — критичное преимущество для эксплуатируемых зданий.
• Промышленные объекты с пластиковыми технологическими линиями. Производственные предприятия с пластиковыми трубопроводами для пищевых, химических или технических жидкостей — везде, где есть проход через противопожарные преграды.
• Дополнение комплекта ПБ при реконструкции. Если в старом здании пластиковые трубопроводы установлены без муфт — это нарушение нормативов, которое выявляется при пожарной проверке. Установка муфт по факту — типовое мероприятие после предписания инспектора.
• Закупки для управляющих компаний и ТСЖ. При проведении планового капитального ремонта систем ХВС/ГВС/канализации одновременно с заменой стояков ставятся муфты — это и нормативное требование, и реальная защита жильцов.
• Бюджетные закупки для соцобъектов. Школы, ДОУ, поликлиники, больницы, дома культуры — типовая позиция в проектной комплектации систем внутренней канализации.

Часто задаваемые вопросы

В чём разница между муфтами ПМ и РТМК?
В каталоге это одна и та же категория муфт, иногда обозначаемая разными аббревиатурами: ПМ — «Противопожарная Муфта» (общее обозначение), РТМК — «Расширяющийся Терморасширяющийся Муфта Корпусная» (расшифровка одного из производителей). По принципу действия, нормативам и применению — это одинаковые изделия.

Можно ли установить муфту на металлическую трубу?
Не нужно. Муфта рассчитана только для пластиковых (горючих) труб. Металл сам выдерживает пожар без дополнительной защиты.

Сколько муфт нужно на многоквартирный дом?
По одной муфте подходящего диаметра на каждое пересечение пластиковой трубы с противопожарной преградой. Для типового жилого дома с одним канализационным стояком ПМ 110 — по одной муфте на каждое межэтажное перекрытие плюс ПМ меньших диаметров для индивидуальных подводок к сантехприборам.

Можно ли поставить муфту самостоятельно?
Технически — да, монтаж простой. Но по нормативам установка должна выполняться лицензированной организацией с оформлением акта скрытых работ. Это критично для приёмки объекта пожарным инспектором.

Срабатывает ли муфта при ремонте, нагреве или пайке труб?
Нет. Температура срабатывания +120 °C — это температура реального пожара. При штатных бытовых нагрузках (горячая вода в трубе +60…+90 °C, пайка соседних труб на расстоянии) муфта не активируется.

Можно ли использовать муфту, которая уже сработала?
Нет. После срабатывания вкладыш необратимо изменился. Использованная муфта подлежит полной замене с заделкой нового прохода трубы.

Нужны ли муфты в частном доме?
Формально по нормативам — нет, для частных малоэтажных домов это не обязательное требование. Но рекомендуется ставить ПМ на стояки в перекрытия между этажами — это реальная защита семьи от распространения пожара.
