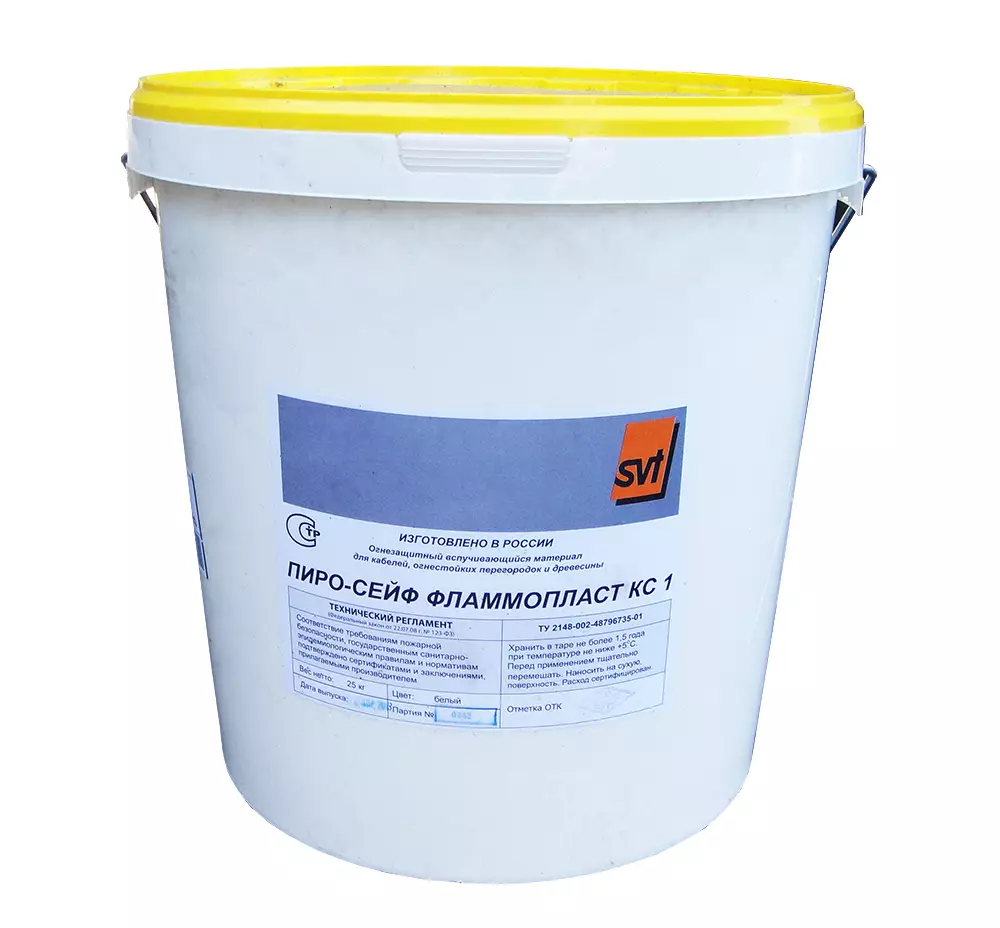

PYRO-SAFE Flammoplast KS1

1. Общие сведения

ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 представляет собой образующее тепло­изоляционный слой противопожарное покрытие. При температуре от около + 250° С материал начинает вспениваться. Образующийся в результате этого защитный слой защищает кабель, а также кабельную трассу от воздействия огня.

ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 разработан специально для противопожарной защиты кабелей.

Противопожарное покрытие для кабелей (образующее теплоизоляционный слой покрытие) - это негигроскопичное, замедляющее горение противопожарное покрытие на основе дисперсии и не содержит в себе вредных для здоровья продуктов.

ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 не содержит органических растворителей, поэтому для его переработки и сушки не выдвигается никаких требований к вентиляции помещения.

2. Необходимые измерения

Толщина мокрого слоя определяется с помощью гребенки для измерения толщины. Важные указания

Для проверки окончательной толщины сухого слоя можно, в зависимости от поставленной в проекте задачи, до нанесения материала ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 вдоль кабеля установить с заказчиком отметки:

Версия 1

Для каждой трассы при помощи штангенциркуля измеряется и заносится в протокол внешний диаметр одного или нескольких кабелей. После окончания сушки таким же образом при помощи штангенциркуля проверяется и заносится в протокол фактическая толщина покрытия ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1, сопоставив значения с диаметром кабеля в установленных отметках.

Версия 2

Для каждой трассы на определенном расстоянии дополнительно устанавливают отрезки кабелей. Их диаметры без покрытия предварительно замеряются при помощи штангенциркуля и заносятся в протокол. После окончания сушки при помощи штангенциркуля, сопоставив значения, определяется и заносится в протокол фактическая толщина покрытия ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1.

Версия 3

Для каждой трассы на определенном расстоянии рядом с кабелем устанавливаются стальные пластины (см. версию 2). После окончательной сушки при помощи прибора для измерения толщины сухого слоя, работающего на магнитноиндуктивном методе, может быть с точностью до одной тысячной мм (pm) определена и занесена в протокол толщина сухого слоя покрытия ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1.

3 Подготовка поверхности

Поверхности подлежащих защите кабелей и несущих кабельных конструкций должны быть настолько чистыми (свободными от пыли и масел) и сухим чтобы не повлиять на качество адгезии.

Не разрешается применять сильно щелочные средства для очистки (с рН > 8,5).

Разрешено к применению только нейтральное моющее средство, как например RM 22 (разбавленное водой в соотношении 1:5). Остатки моющего средства удалить при помощи воды.

Грунтовка кабельной оболочки из искусственного материала не требуется.

Имеющейся обычной антикоррозийной защиты металлических несущих кабельных конструкций достаточно.

Потолки и стены, а также особенно электрические части, если необходимо, накрыть или оклеить, защитив тем самым от возможного разбрызгивания при распылении.

Обозначающие кабельные проводки таблички (узлы сети, значения уровней или вспомогательной функции) при необходимости защитить, после окончания работ они должны быть читаемыми.

4. Нанесение покрытия ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1

Нанесение покрытия ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 может, в зависимости от поставленной в проекте задачи, производитьcя кистью или методом распыления. Для распыления может быть применен безвоздушный (Airless) способ или способ распыления под высоким давлением. При этом необходимы минимум две рабочие операции. ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 должен наноситься при температуре выше +5°С и относительной влажности воздуха ниже 85%.

При температуре 23°С объекта и помещения и относительной влажности воздуха 60 - 65% время до нанесения второго слоя составляет 8 часов. При температуре только +5°С и такой же относительной влажности воздуха оно составляет 24 часа.

Необходимо учесть точку росы.

Температура наносимого продукта должна быть между +15 и +25°С..

=> Пожалуйста, соблюдайте и следуйте требованиям инструкции по работе с машиной!

Требуемый расход /толщина сухого слоя покрытия на кабеле в соответствии с IEC 60 332-3-22 категория А (соответствует Европейским нормам EN 50266-2-2 категория А)

1.000 г/м2 (мокрый)  ≥ 500 мкм (μm) (сухой)

Например:

ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1

1.000 г/м2 (мокрый) ; 800 мкм (μm) (мокрый) ≥  500 мкм (μm) (сухой).

Материал для нанесения покрытия поставляется готовым к переработке и должен быть непосредственно перед нанесением тщательно (минимум 5 минут) механически перемешан и доведен до необходимой для нанесения консистенции. Перемешивание производится при помощи дрели со специальной насадкой для перемешивания. В случае, если вязкость материала остается высокой, можно добавить незначительное количество (1-2 %) воды. Перемешивание должно повторяться ежедневно, но уже без добавления воды.

Выбор насадок производится в зависимости от объекта в соответствии с п. 6.

На каждый м2 поверхности кабелей и кабельных несущих конструкций наносится указанное выше количество продукта ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1. Соответственно, необходимо покрыть все открытые поверхности.

Кабельные клинья и промежуточные полости должны быть полностью покрыты. Труднодоступные площади кабелей или кабельных трасс могут быть покрыты с использованием приспособлений к машине для безвоздушного распыления (Airless), например, удлиняющей трубы или шарнирных насадок.

При нанесении покрытия необходимо учесть потери материала, которые зависят от метода нанесения и объекта.

Калькуляция подлежащих нанесению покрытия поверхностей в м2/м (кабель на несущих кабельных конструкциях):

Опыт показывает, что для определения подлежащей защите поверхности, как правило, конфигурацией кабеля можно пренебречь, в то время как верхняя сторона кабельной трассы должна калькулироваться дважды, а нижняя сторона -один раз.

Отсюда вытекает следующий расчет площади трассы: полотно, на которое укладываются кабели учитывается 3 раза, продольные боковины - 4 раза.

По окончании работ при помощи зеркал проверить все плоскости на предмет полного нанесения покрытия.

4.1 Рекомендуемая машина для безвоздушного распыления (Airless):

4.1.1 GRACO »ULTRA Texspray-Spritzgerat«, Mark V

230 В, 50 Гц, 12 А

Допустимое раб. давление: макс. 210 Бар

Габаритные размеры: ок. высота 80 см, ширина 78 см, длина 58 см ок.

Вес: ок. 60 кг

Wagner »НС 45 E-SSP«

230 В, 50 Гц, 16 А

Допустимое раб. давление: макс. 228 Бар

Габаритные размеры: ок. высота 95,5 см, ширина 65,5 см длина 118,5 см

Вес: ок. 84,5 кг

4.1.3 Wagner» Finish 500«

230 B, 50 Г

Допустимое раб. давление: макс. 250 Бар

Габаритные размеры: ок. высота 80 см, ширина 78 см, длина 58 см

Вес: ок. 70 кг

5. Рекомендуемый пистолет для распыления

5.1 Вставной фильтр необходимо из пистолета удалить.

5.2 Пистолет для распыления GRACO-Airless-Spritzpistole »Painter Team T-Gun« (218-674) с реверсором для насадок GHD.

5.3 Пистолет для распыления Wagner-Airless-Spritzpistole »G15« (М16 х 1,5/ 530 Бар) для Wagner НС 45 E- SSP.

5.4 Пистолет для распыления Wagner-Airless-Spritzpistole »G12« (М16 х 1,5/ 270 Бар) для Finish 500.

6. Насадки, пригодные для распыления ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1

6.1 Насадки GRACO GHD № с оконч. на: - 19, отверстие сопла 0 0,48 мм

№ с оконч. на: - 21, отверстие сопла 0 0,53 мм

6.2 Wagner сопло-Tip: № с оконч. на: -221, отверстие сопла 0 0,53 мм

Wagner сопло-Tip: № с оконч. на: -421, отверстие сопла 0 0,53 мм

6.3 Wagner Finish сопло 500: № с оконч. на: -418, отверстие сопла 0 0,45 мм

Wagner Finish сопло 500: № с оконч. на: -521, отверстие сопла 0 0,53 мм

7. Нанесение покровного лака

Применение покровного лака не требуется.

Все официальные климатические и лабораторные испытания на применение для внутренних помещений проводились без нанесения покровного лака.

8. Измерение толщины слоя покрытия

По завершении нанесения покрытия и окончании времени сушки производится заключительное определение общей толщины сухого слоя нанесенного покрытия. Измерение проводится в соответствии с пунктом 2. Определяются величины и их значения заносятся в протокол.

=> Протокол измерений является предпосылкой для надлежащей приемки работ!

9. Ремонт

В случае, если необходим ремонт покрытия, поврежденное место покрыть снова материалом ПИРО-СЕЙФ ФЛАММОПЛАСТ КС 1 в соответствии с заданными требованиями (см. пункт 4).



=> Толщина сухого слоя покрытия в соответствии с заданным проектом должна быть снова восстановлена!

Защитная функция всей системы из-за проведенного ремонта при этом не пострадает.
