Краска огнезащитная «Джокер-521»: III группа огнезащитной эффективности с пределом огнестойкости до R 120

Зачем нужна огнезащита стальных конструкций

Сталь — основа большинства современных промышленных и гражданских зданий: каркасы цехов, торговых центров, паркингов, складов, перекрытия мансард, опоры эстакад. Но у стали есть критическая особенность: при нагреве до 500 °C она теряет около половины несущей способности, а при 700 °C практически полностью деформируется. В условиях пожара это происходит за 10–15 минут даже на массивных колоннах и балках.

Незащищённый стальной каркас становится главной причиной обрушения зданий при пожаре. Поэтому требование огнезащиты несущих и ограждающих металлоконструкций — обязательный раздел проектной документации на любом сколько-нибудь серьёзном объекте.

Самое технологичное и экономичное решение задачи — тонкослойная вспучивающаяся огнезащитная краска. В этой категории один из проверенных временем продуктов на российском рынке — «Джокер-521», специально разработанный для эксплуатации в условиях открытой атмосферы.

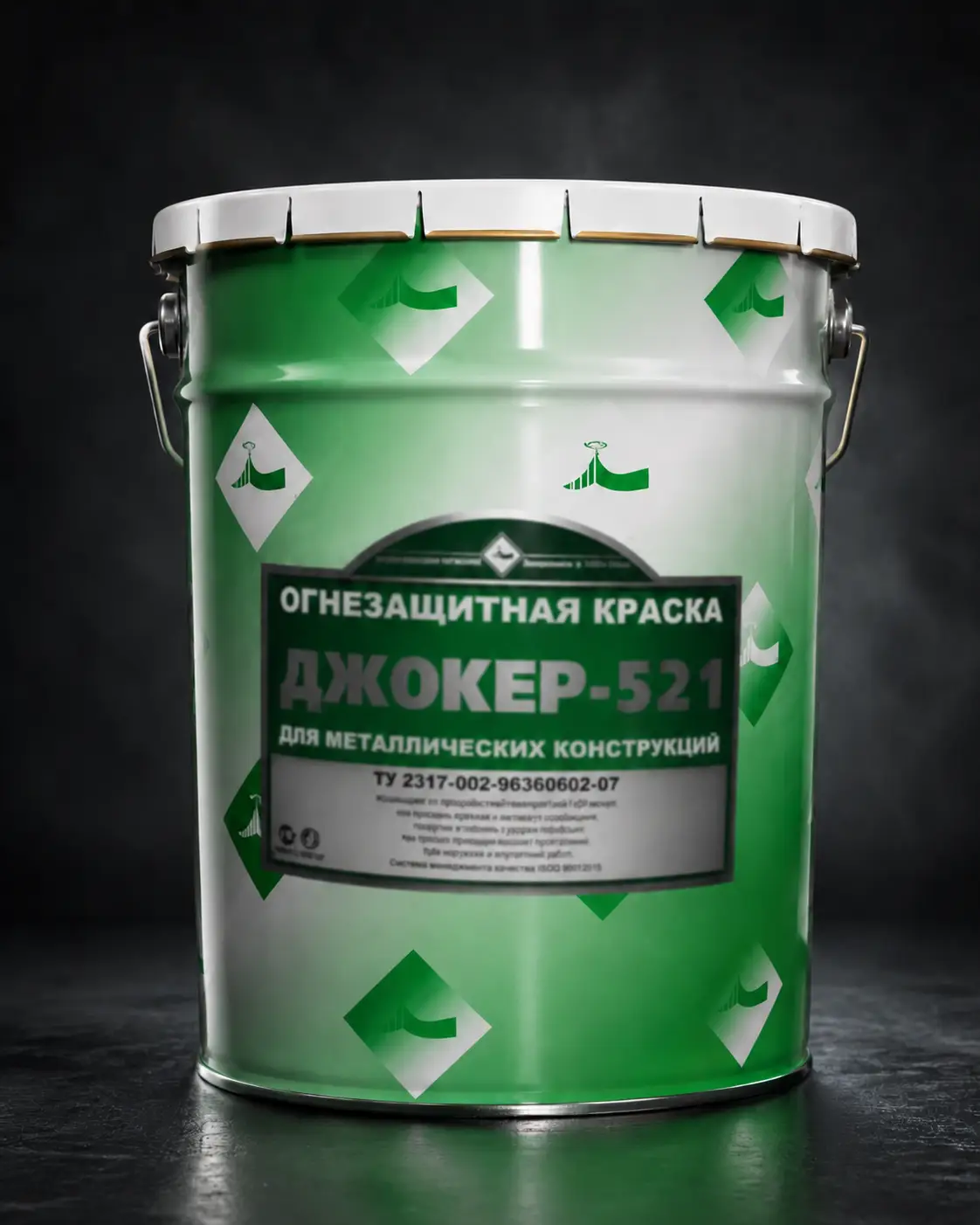

Что такое «Джокер-521»

«Джокер-521» — огнезащитная вспучивающаяся (интумесцентная) краска для металлоконструкций. По составу — система термостойких газообразующих и пенообразующих наполнителей в растворе сополимеров алкилметакрилатов.

Принцип защиты — вспучивание. Тонкое покрытие (от 0,2 до 3 мм в сухом слое в зависимости от проектного класса огнестойкости) при нагреве до температуры пожара превращается в плотный теплоизолирующий пенококс, который многократно увеличивается в объёме. Этот слой:

• отсекает металл от прямого контакта с пламенем и теплового потока;
• блокирует прогрев стальной конструкции до критической температуры на нормативное время;
• даёт людям время на эвакуацию, а пожарным — время на тушение, до того как каркас потеряет несущую способность.

Главная особенность «Джокер-521» — это состав специально для уличной эксплуатации: атмосферостойкий, на основе акрилатных сополимеров, рассчитан на эксплуатацию на открытом воздухе с покрывным слоем.

Главные преимущества для заказчика и подрядчика

• III группа огнезащитной эффективности по НПБ 236-97. Это устойчивая нормативная категория, закрывающая большинство проектных требований к огнезащите металлоконструкций. С пределом огнестойкости до R 120 (120 минут) покрытие подходит для несущих и ограждающих конструкций широкого спектра объектов.
• Полный диапазон огнестойкости — от R 15 до R 120. Одна краска закрывает 6 разных классов огнестойкости (R 15, R 30, R 45, R 60, R 90, R 120) — выбор регулируется только толщиной покрытия. Не нужно держать на складе разные материалы под разные группы.
• Сохраняет конфигурацию обрабатываемой поверхности. В отличие от штукатурных составов толщиной 10–25 мм, тонкослойное покрытие не «прячет» геометрию конструкции под кокон — балки остаются балками, колонны — колоннами, заклёпки, болты и сварные швы видны.
• Рассчитан на условия открытой атмосферы. С покрывным слоем атмосферостойкой краски система работает на улице — на эстакадах, фермах открытых сооружений, навесах, наружных каркасах промышленных объектов.
• Срок эксплуатации покрытия — не менее 15 лет. При корректном нанесении системы с грунтовкой и покрывным слоем.
• Широкий температурный режим эксплуатации: от −40 до +50 °C. Подходит для большинства климатических зон России.
• Нанесение при температурах от −5 °C. Это редкая характеристика для огнезащитных красок — большинство аналогов требуют температуру от +5 °C, что в межсезонье и зимой полностью блокирует работы. «Джокер-521» позволяет вести нанесение в холодное время года.
• Универсальные методы нанесения. Безвоздушное распыление высокого давления либо вручную кистью или валиком — для подкраски стыков и труднодоступных мест.
• Допускается нанесение на алюминиевые и оцинкованные конструкции. При условии использования специализированных грунтов. Это расширяет область применения за пределы «классической» углеродистой стали.
• Сертификат пожарной безопасности № ССПБ.RU.ОП019.В01691 по требованиям НПБ 236-97.

Где применяется «Джокер-521»

Краска предназначена для несущих и ограждающих металлических конструкций на объектах промышленного и гражданского строительства, эксплуатируемых в условиях открытой атмосферы.

Типичные объекты:

• открытые промышленные сооружения — эстакады, технологические галереи, кран-балки, опоры;
• наружные металлоконструкции ТРЦ и БЦ — навесы, козырьки, входные группы, наружные пожарные лестницы;
• спортивные объекты — открытые трибуны, фермы крытых стадионов;
• транспортная инфраструктура — каркасы перекрытий, переходы, эстакады;
• АЗС, нефтебазы, склады топлива — несущие конструкции;
• тепловые сети, котельные — наружные металлоконструкции;
• навесы и ангары — каркасы;
• сельскохозяйственные сооружения — фермы складов, элеваторов;
• реконструкция — приведение существующих наружных металлоконструкций к современным нормам ПБ.

Для внутренних помещений краску тоже можно использовать — но её главное конкурентное преимущество (атмосферостойкость в системе с покрывным слоем) на закрытых объектах не востребовано, и обычно для них берут более экономичные «внутренние» составы.

Технические характеристики

Зависимость толщины покрытия от приведённой толщины металла

«Джокер-521» — один из немногих составов, у которого производитель публикует детальную таблицу толщин под каждое сочетание класса огнестойкости и приведённой толщины металла. Это позволяет точно рассчитать толщину покрытия проектным методом, а не «брать с запасом».

Толщина сухого слоя в мм в зависимости от приведённой толщины металла (ПТМ) и требуемого класса огнестойкости:

Что такое приведённая толщина металла (ПТМ). Это отношение площади поперечного сечения металлической конструкции к обогреваемой части её периметра. Чем массивнее конструкция (выше ПТМ) — тем медленнее она прогревается и тем меньше требуется огнезащитного покрытия для той же группы огнестойкости. Параметр рассчитывает проектировщик; для подбора толщины применяется линейная интерполяция между табличными значениями.

Практический пример. Балка с ПТМ 5,1 мм:

• для R 30 нужно 0,37 мм покрытия → расход ≈ 0,55 кг/м²;
• для R 60 нужно 0,90 мм → расход ≈ 1,35 кг/м²;
• для R 120 нужно 2,63 мм → расход ≈ 3,95 кг/м².

Та же балка, но более массивная (ПТМ 8 мм): для R 60 хватит уже 0,60 мм → расход ≈ 0,90 кг/м² — на треть меньше. Это огромная экономия на больших объёмах работ.

Технология нанесения (по ТР № 105-И-У)

Работы по устройству покрытия выполняются только квалифицированным персоналом, прошедшим обучение и имеющим лицензию на производство огнезащитных работ.

Подготовка поверхности

1. Очистка от старого покрытия (если есть) — растворителями, смывками или механической зачисткой щётками/пескоструйной обработкой.
2. Удаление ржавчины — преобразователем ржавчины или механически (пескоструй, металлические щётки).
3. Удаление пыли — влажной ветошью.
4. Удаление жировых и масляных пятен — растворителем или раствором моющих средств.
5. Антикоррозионная грунтовка — обязательная позиция перед нанесением огнезащитной краски. Рекомендуется:
   • глифталевый грунт ГФ-021 — для типовых задач;
   • эпоксидный грунт «Акрилак ЭП Праймер» или «Темакоут ГПЛ Праймер» — для повышенной атмосферостойкости.
   Расход грунтовки — 150–250 г/м² за один приём.
6. Сушка грунтовки — не менее 48 часов при +20 °C или 2–3 часа при +90 °C (камерная сушка) перед нанесением огнезащитной краски.
7. Алюминиевые и оцинкованные конструкции — грунтуются специализированными грунтами по совместимости с огнезащитной краской.

Условия нанесения

• температура окружающей среды и наносимых материалов — не ниже −5 °C;
• относительная влажность воздуха — не более 90%;
• температура окрашиваемой поверхности — выше точки росы не менее чем на 3 °C (защита от конденсата).

Нанесение огнезащитной краски

1. Тщательно перемешать все компоненты электромиксером в течение 3–5 минут.
2. С агрегата безвоздушного распыления удалить фильтры тонкой очистки — иначе наполнители забьют систему.
3. Использовать АВД высокого давления с плунжерным насосом (WAGNER 960 E, GRACO и аналоги). Выпускное давление — не менее 190 атм. Возможно нанесение вручную кистью или валиком.
4. Послойное нанесение:
   • первый (грунтовочный) слой — толщина мокрого слоя 150–200 мкм;
   • последующие слои — мокрая толщина 300–400 мкм за приём; всего 2–3 прохода в зависимости от требуемой толщины сухого слоя.
   Толщина одного мокрого слоя не должна превышать 500 мкм.
5. Межслойная выдержка — 6–12 часов. Второй слой наносится не ранее чем через 4 часа после грунтовочного слоя.
6. Контроль толщины в процессе работы — гребёнкой (мокрая толщина). Если сухого слоя меньше проектной — наносится дополнительный слой.
7. При необходимости допускается разбавление краски растворителем Р-646 (до 10–20% от веса).

Сушка перед нанесением покрывной краски

Не менее 4–5 суток при температуре воздуха не ниже +5 °C и влажности воздуха не более 85%.

Покрывная краска (для открытой атмосферы — обязательно)

Поверх огнезащитного слоя наносится атмосферостойкое декоративное покрытие:

• рекомендуется — «Акрилак Финиш», «Акрилак ЭП», «Темаклор 40» или ХВ-786;
• расход — 300–400 г/м² за 1–2 приёма;
• если в два приёма — межслойная выдержка не менее 1 часа.

Окончательная сушка

С момента нанесения последнего слоя — 1–2 суток при температуре не ниже +5 °C и влажности не выше 85%.

Контроль качества

• Межоперационный контроль — замер толщины «мокрого» слоя гребёнкой; ведёт прораб или мастер участка.
• Окончательный контроль — толщина сухого слоя магнитным или ультразвуковым толщиномером (неразрушающий контроль) либо штангенциркулем по срезу покрытия.
• Визуальный контроль — покрытие должно быть ровным, без трещин и отслоений, цвет одинаковый, сплошность 100%.

Хранение и транспортировка

Хранение в плотно закрытой заводской таре, в закрытом помещении с относительной влажностью воздуха не более 85% при температуре от −40 до +40 °C. Гарантийный срок хранения — 12 месяцев с момента изготовления.

Что входит в поставку

• краска в оригинальной заводской таре (металлические вёдра по 23 кг);
• сертификат пожарной безопасности с указанием партии и даты изготовления;
• сертификат соответствия;
• технологический регламент ТР № 105-И-У по применению;
• таблица зависимости толщины покрытия от приведённой толщины металла под классы R 15 – R 120;
• консультация по подбору толщины покрытия и расчёту расхода под конкретный объект.

Сценарии применения (для чего покупают)

• Огнезащита наружных металлоконструкций промышленного объекта. Эстакады, технологические галереи, опоры — типовая задача, под которую «Джокер-521» создавался: III группа огнезащиты с длительной атмосферостойкостью в системе с покрывным слоем.
• Реконструкция объектов с открытыми металлокаркасами. Когда нужно привести существующие наружные металлоконструкции к современным нормам ПБ без замены конструкций — тонкослойная краска решает задачу.
• Открытые навесы, козырьки, входные группы ТРЦ. Эстетика тонкослойного покрытия (сохраняет конфигурацию конструкции) + долговечность 15 лет.
• Огнезащита наружных пожарных лестниц. Прямо подпадает под область применения.
• Работы в межсезонье и при отрицательных температурах. Нанесение от −5 °C — у большинства водных аналогов работа в это время блокирована.
• Системы огнезащиты для нефтегаза, АЗС, нефтебаз. Эстакады, ёмкости, опоры — наружные металлоконструкции с требованиями R 60 / R 90 / R 120.
• Локальный ремонт существующего покрытия. При повреждениях в эксплуатации — повреждённый участок зачищается, обеспыливается, на него наносится новый слой краски с перекрытием прилегающих участков качественного покрытия.
