Огнезащитное покрытие ОГРАКС-ВВ: защита кабеля, которая работает 40 лет в любых условиях

Когда обычная огнезащита кабеля не подходит

Кабельные сооружения — одна из самых пожароопасных зон любого объекта. В кабельном тоннеле, на эстакаде, в подвале распредпункта или на открытой площадке РУ один загоревшийся кабель способен поджечь соседние, а пламя пойдёт по кабельным трассам на десятки метров. Поэтому требование огнезащиты кабельных линий категорий А и В — это не формальность приёмки, а реальная мера, которую проверяют надзорные органы и службы ПБ.

Сложность в том, что большинство огнезащитных составов работают только в сухих отапливаемых помещениях. На открытом воздухе, в кабельных тоннелях с конденсатом, на эстакадах подстанций, в шахтах и в южных регионах с перепадами температур такие покрытия быстро деградируют: трескаются, отслаиваются и теряют огнезащитные свойства.

ОГРАКС-ВВ разработан именно для тех условий, где «обычная» огнезащита не выживает: влажность до 100%, открытая атмосфера, температурный диапазон от −50 °С до +60 °С.

Что такое ОГРАКС-ВВ и как он работает

ОГРАКС-ВВ — терморасширяющийся огнезащитный состав на основе воднополимерной дисперсии с минеральными и органическими наполнителями. Производитель — ГК «Унихимтек», Подольск.

Принцип защиты — вспучивание. При нагреве до температуры начала пожара тонкий слой покрытия (всего 0,8 мм в исходном состоянии) увеличивается в объёме более чем в 7 раз и превращается в плотный пенококс с низкой теплопроводностью. Этот слой:

• изолирует кабель от пламени и теплового потока;
• препятствует распространению горения по кабельной трассе;
• ограничивает выделение продуктов горения из полимерной оболочки кабеля.

В результате — кабель категории А или В переходит в категорию пониженной горючести, а очаг возгорания не превращается в распространяющийся пожар.

Для каких кабелей и объектов подходит

Состав применяется для огнезащиты кабелей в оболочках из:

• поливинилхлорида (ПВХ);
• полиэтилена;
• резины;
• а также бронированных кабелей.

Покрывать можно одиночные кабели и кабели в пучках — силовые, контрольные, связи. Это покрывает практически всю номенклатуру электротехнического кабеля на промышленных и энергетических объектах.

Типичные объекты применения:

• открытые распределительные устройства подстанций (ОРУ);
• кабельные эстакады нефтегазовых, химических и металлургических предприятий;
• кабельные тоннели, шахты, коллекторы;
• кабельные сооружения в подвалах и технических этажах;
• ТЭЦ, котельные, насосные станции;
• объекты сетевых компаний (ОГРАКС-ВВ аттестован для эксплуатации на объектах ПАО «Россети»);
• наружные кабельные трассы на промышленных площадках;
• объекты в регионах с экстремальными температурами и высокой влажностью.

Ключевые преимущества для заказчика

• Срок службы покрытия — 40 лет. Это редкая цифра для рынка огнезащиты кабеля. Покрытие нанесли один раз — и до конца срока эксплуатации кабельной линии возвращаться к этой задаче не нужно. Для крупных объектов это значит, что огнезащита перестаёт быть статьёй расходов, повторяющейся каждые 5–10 лет.
• Влагостойкость до 100%. Большинство водно-дисперсионных составов после полимеризации становятся водостойкими лишь условно. У ОГРАКС-ВВ влагостойкость в готовом покрытии заявлена как основная характеристика — состав специально разработан для эксплуатации в кабельных тоннелях с конденсатом и на открытом воздухе.
• Широкий температурный диапазон: −50…+60 °С. Покрытие подходит для объектов от Заполярья до южных регионов и не теряет свойств при цикле «мороз — оттепель».
• Водная основа. Состав негорюч в исходном виде, не имеет резкого запаха растворителя, не выделяет токсичных веществ при нагревании и не образует токсичных соединений с другими веществами. Это важно при работах в действующих помещениях, в подвалах, в стеснённых условиях кабельных тоннелей.

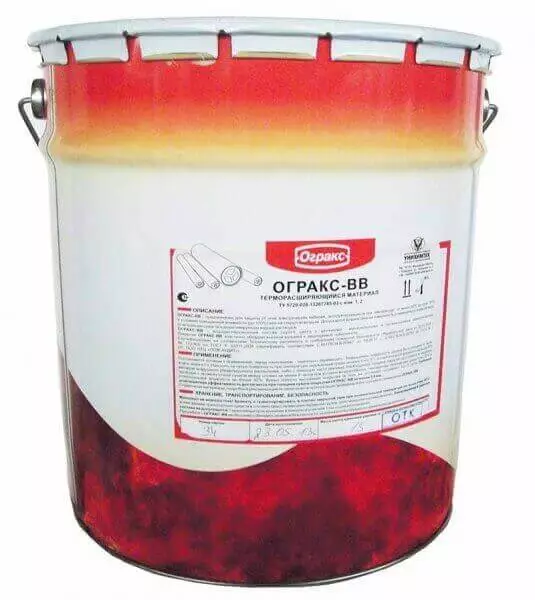

• Готов к применению. Поставляется в герметичных металлических вёдрах, разводить и колеровать не нужно — открыли, перемешали, нанесли.
• Сертифицирован. Соответствует Техническому регламенту ТР ЕАЭС 043/2017, испытания по ГОСТ Р 53311-2009.

Технические характеристики

Расход и калькуляция

Теоретический расход — 1,5 кг на 1 м² защищаемой поверхности. Одно ведро 18 кг закрывает порядка 12 м² кабеля при нанесении в проектную толщину 0,8 мм.

При расчёте для пучков кабелей считается развёрнутая поверхность каждого кабеля (по диаметру и длине), фактический расход обычно выше теоретического на 10–20% за счёт потерь при безвоздушном распылении и неровностей поверхности.

Технология нанесения

Состав поставляется готовым к применению. Подготовка кабеля и работы выполняются в следующем порядке:

1. Подготовка поверхности. Кабель должен быть сухим, очищенным от пыли, масла, влаги и других загрязнений. С действующих кабелей удаляются отложения и наплывы.
2. Перемешивание. Перед нанесением состав в ведре тщательно перемешивается до однородной консистенции — в покое допускается лёгкое расслоение.
3. Нанесение. Основной способ — безвоздушное распыление (выше производительность, ровнее слой). Допускается нанесение кистью или валиком — удобно для подкраски стыков, узлов и труднодоступных мест.
4. Условия нанесения. Температура воздуха не ниже +5 °С, относительная влажность не выше 85%. Замораживание состава в таре не допускается.
5. Послойная сушка. Промежуточная сушка между слоями — 6–10 часов.
6. Полное высыхание. 10–15 суток (в зависимости от температуры и влажности).
7. СИЗ. Работы ведутся в респираторе и защитных очках. При попадании в глаза — обильно промыть водой.
