Огнезащитное покрытие ОГРАКС-В1: экологичная защита кабелей в сухих помещениях со сроком службы 30 лет

Почему кабельные линии нужно защищать от огня

Кабельные линии проходят через всё здание: по подвалам, шахтам, кабельным лоткам, через стены и перекрытия, на все этажи. У этой инфраструктуры есть критическая проблема с точки зрения пожарной безопасности — изоляция большинства кабелей горюча.

При коротком замыкании, перегрузке или внешнем пожаре загоревшийся кабель распространяет огонь вдоль кабельной трассы, переходя из помещения в помещение по тем самым каналам, которые специально проложены через все противопожарные преграды здания. В результате:

• огонь обходит противопожарные стены и перекрытия по кабельным трассам;
• горящая изоляция выделяет токсичный дым — главную причину гибели людей при пожарах;
• выходят из строя критические системы — питание, связь, автоматика, аварийное освещение;
• локальное возгорание превращается в пожар всего объекта через единую кабельную сеть.

Поэтому нормативы пожарной безопасности требуют огнезащиты кабельных линий на ответственных объектах. Одно из проверенных и экологичных решений для закрытых сухих помещений — огнезащитное покрытие ОГРАКС-В1.

Что такое ОГРАКС-В1

ОГРАКС-В1 — это огнезащитный терморасширяющийся (вспучивающийся) материал на водной полимерной основе для нанесения на поверхность электрических кабелей. По составу — водная полимерная дисперсия с целевыми наполнителями, образующая при нагреве защитный пенококс.

Покрытие наносится на кабель тонким слоем (рабочая толщина — 0,5 мм). В нормальных условиях оно работает как защитная плёнка, никак не влияя на эксплуатацию кабеля.

Принцип защиты — терморасширение (интумесценция):

Под воздействием высокой температуры огнезащитное покрытие вспучивается, увеличиваясь в объёме не менее чем на 2 000% (в 20 раз и более). Образующийся слой пенококса:

1. Обладает низкой теплопроводностью — изолирует кабель от теплового потока;
2. Изолирует очаг пожара от соседних участков кабельной трассы;
3. Препятствует распространению огня по поверхности кабеля;
4. Не даёт изоляции кабеля воспламениться и поддерживать горение.

Результат — обработанный кабель перестаёт быть «проводником пожара». Огонь не распространяется по кабельной трассе, и локальное возгорание остаётся локальным.

Материал сертифицирован на соответствие Техническому регламенту ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения», метод испытаний по ГОСТ Р 53311-2009.

Главные преимущества для заказчика

• Экологичность — материал на водной основе. Покрытие не токсично, не выделяет вредных веществ при нагревании, не образует токсичных соединений в присутствии других веществ и факторов. Это критично для нанесения в действующих помещениях, где работают люди, и для объектов с повышенными санитарными требованиями.
• Минимальный расход — 1 кг/м². При толщине покрытия 0,5 мм расход составляет всего 1 кг на квадратный метр поверхности кабеля. Это один из самых экономичных показателей в категории — меньше материала на ту же протяжённость кабельной трассы.
• Высокая степень расширения — не менее 2 000%. При пожаре покрытие увеличивается в объёме в 20 раз и более, образуя мощный теплоизолирующий слой пенококса даже из тонкого 0,5-мм покрытия.
• Срок эксплуатации покрытия — 30 лет. Это один из самых длительных сроков службы среди огнезащитных покрытий для кабелей. Однократная обработка кабельной трассы защищает её практически на весь срок эксплуатации здания.
• Аттестован для объектов ПАО «Россети». Материал прошёл аттестацию для применения на объектах одной из крупнейших энергетических компаний страны — это серьёзный знак качества и соответствия высоким отраслевым требованиям энергетики.
• Широкий температурный диапазон эксплуатации — от −50 до +60 °C. Подходит для неотапливаемых помещений, технических этажей, кабельных сооружений в холодных регионах.
• Готов к применению. Поставляется готовым к работе — достаточно тщательно перемешать перед нанесением. Не требует приготовления раствора.
• Защита кабелей с разной изоляцией. Подходит для кабелей в оболочке из полиэтилена, поливинилхлорида (ПВХ) и резины — основные типы изоляции современных электрических кабелей.
• Универсальные методы нанесения — безвоздушное распыление (для больших объёмов), валик или кисть (для стеснённых условий кабельных трасс).
• Полный пакет документов — сертификат соответствия ТР ЕАЭС 043/2017, технический лист, документы по ГОСТ Р 53311-2009.

Где применяется ОГРАКС-В1

ОГРАКС-В1 предназначен для огнезащиты электрических кабелей в оболочке из полиэтилена, ПВХ и резины в закрытых помещениях при температуре от −50 до +60 °C и относительной влажности не более 85%.

Типичные объекты применения

Энергетические объекты (сухие помещения):

• закрытые распределительные устройства;
• кабельные этажи и полуэтажи подстанций;
• помещения щитов управления;
• аппаратные залы.

Кабельные сооружения в зданиях:

• кабельные шахты;
• кабельные лотки и каналы в сухих помещениях;
• технические этажи и коридоры;
• электрощитовые помещения.

Промышленные объекты:

• цеха с кабельной разводкой в сухих зонах;
• помещения АСУ ТП и автоматики;
• серверные и аппаратные;
• производственные помещения с нормальной влажностью.

Общественные и административные здания:

• торгово-развлекательные центры;
• бизнес-центры и офисные здания;
• больницы и медицинские центры;
• спортивные сооружения;
• учебные заведения.

Объекты с повышенными санитарными требованиями:

• медицинские учреждения;
• пищевые производства;
• объекты, где недопустимы токсичные материалы.

Технические характеристики

Расчёт расхода

Базовый теоретический расход — 1 кг/м² при толщине сухого слоя 0,5 мм.

Как считать площадь покрытия кабеля. Площадь поверхности кабеля рассчитывается по формуле боковой поверхности цилиндра: длина кабеля × π × диаметр кабеля.

Практический пример. Кабельная трасса протяжённостью 100 м из кабелей диаметром 30 мм:

• площадь поверхности одного кабеля = 100 м × 3,14 × 0,03 м = 9,42 м²;
• расход покрытия = 9,42 м² × 1 кг/м² = около 9,4 кг на 100 м кабеля.

Для пучка из нескольких кабелей или для трассы с большим количеством линий расход пропорционально увеличивается. Точный расчёт делается с учётом фактического количества и диаметров кабелей. К теоретическому расходу следует добавлять запас на технологические потери при нанесении.

Технология нанесения

1. Подготовка поверхности

• Защищаемая поверхность кабелей должна быть сухой, очищенной от пыли, влаги, жира и других загрязнений.
• Защитные оболочки кабелей не должны иметь повреждений — состав наносится только на исправный кабель.

2. Подготовка материала

• Перед нанесением материал тщательно перемешать до однородной консистенции. Материал готов к применению, разведения не требуется.

3. Условия нанесения

• температура воздуха при нанесении — не ниже +5 °C;
• относительная влажность — не выше 85%;
• поверхность сухая и чистая.

4. Нанесение

• Наносить послойно;
• основной метод — безвоздушное распыление (для больших объёмов кабельных трасс);
• возможно нанесение валиком или кистью (для стеснённых условий, подкраски стыков, труднодоступных мест);
• промежуточная сушка между слоями — 6–10 часов;
• количество слоёв определяется достижением требуемой толщины сухого слоя 0,5 мм.

5. Полное высыхание

• Полное высыхание покрытия — 10–15 суток. До полного высыхания покрытие набирает окончательные огнезащитные свойства.

6. Меры безопасности

• использовать средства индивидуальной защиты — респиратор, защитные очки;
• при попадании в глаза — тщательно промыть водой.

Материал на водной основе, без органических растворителей — это значительно упрощает меры безопасности по сравнению с составами на растворителе и позволяет вести работы в действующих помещениях.

Что входит в поставку

При покупке огнезащитного покрытия ОГРАКС-В1 в «Гидрант.онлайн» вы получаете:

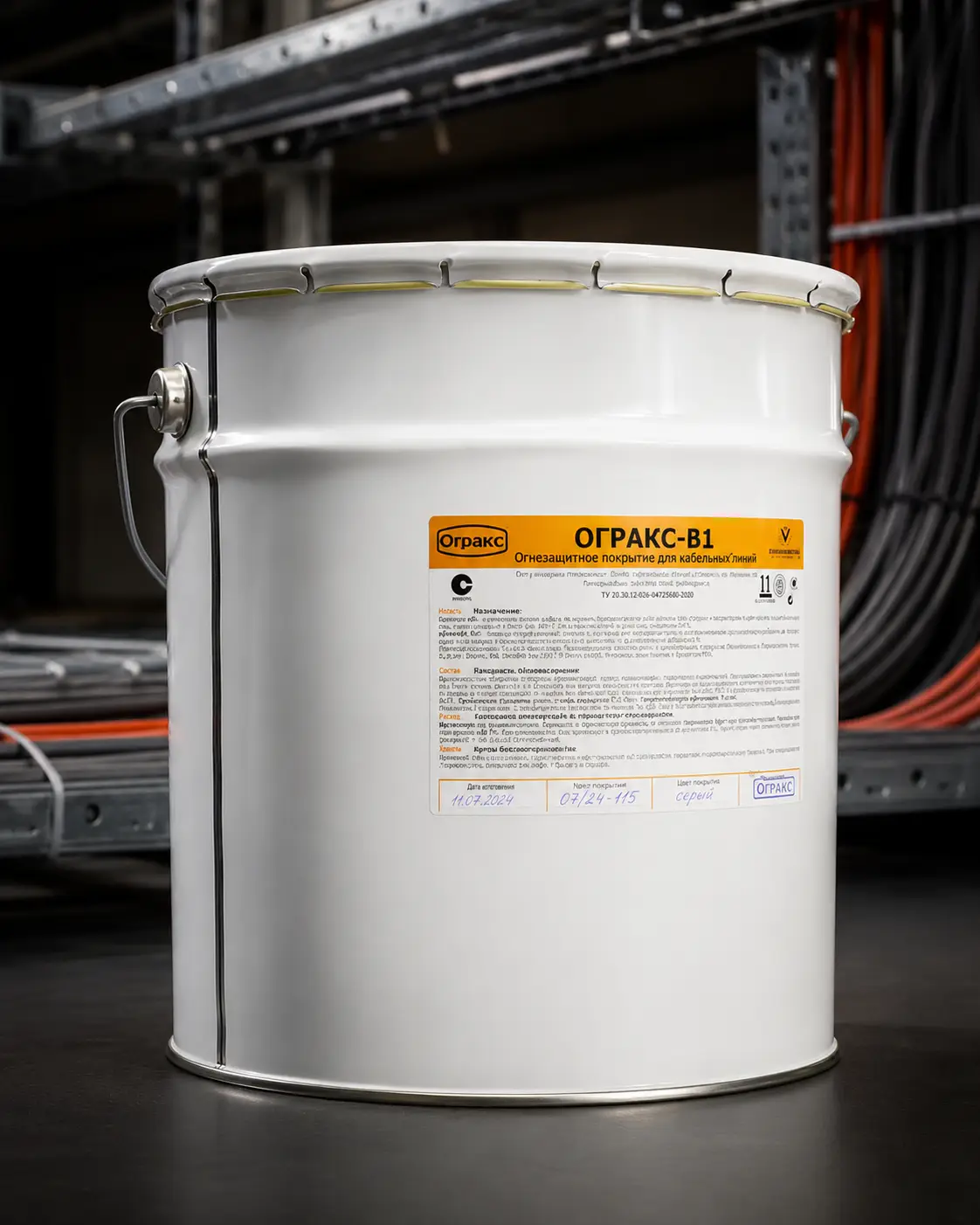

• материал в заводской таре (металлические ёмкости с плотно закрывающимися крышками);
• сертификат соответствия ТР ЕАЭС 043/2017 с указанием партии и даты изготовления;
• технический лист продукции;
• документы по испытаниям (ГОСТ Р 53311-2009);
• инструкцию по применению;
• консультацию по расчёту расхода под протяжённость и диаметры кабельных линий объекта.

Сценарии применения (для чего покупают)

Огнезащита кабельных трасс в сухих помещениях. Основной сценарий — обработка кабельных линий в кабельных шахтах, на технических этажах, в электрощитовых и аппаратных, где влажность не превышает 85%.

Энергетические объекты с аттестацией Россети. Закрытые распределительные устройства, кабельные этажи подстанций — материал аттестован для объектов ПАО «Россети», что важно при поставках в электроэнергетику.

Сдача нового объекта в эксплуатацию. Огнезащита кабельных трасс — обязательная позиция приёмки промышленных и общественных зданий с массовым пребыванием людей.

Объекты с повышенными санитарными требованиями. Медицинские учреждения, пищевые производства, образовательные учреждения — где экологичность и нетоксичность материала критичны.

Работа в действующих зданиях. Водная основа без растворителей позволяет вести огнезащитные работы в помещениях без остановки эксплуатации — нет паров растворителя, нет токсичных выделений.

Реконструкция и капремонт электрохозяйства. Приведение существующих кабельных линий к современным нормам ПБ при модернизации зданий.

Долгосрочная защита. Срок службы покрытия 30 лет означает, что однократная обработка защищает кабельную трассу практически на весь срок эксплуатации здания без необходимости повторного нанесения.

Бюджетные и промышленные закупки. Энергетические компании, промышленные предприятия, муниципальные объекты — закупка под конкретные объекты с расчётом по протяжённости кабельных трасс.

Часто задаваемые вопросы

Для каких условий подходит ОГРАКС-В1?
Для закрытых сухих помещений с влажностью не более 85% и температурой эксплуатации от −50 до +60 °C. Для помещений с высокой влажностью (до 100%), открытой атмосферы или условий подтопления нужны другие специализированные составы линейки.

Подходит ли для кабелей с любой изоляцией?
Материал предназначен для кабелей в оболочке из полиэтилена, поливинилхлорида (ПВХ) и резины — это основные типы изоляции современных электрических кабелей.

Почему важно, что материал на водной основе?
Водная основа означает экологичность и безопасность: материал не токсичен, не выделяет вредных веществ при нагревании, не содержит органических растворителей. Это позволяет вести работы в действующих помещениях, где находятся люди, и применять на объектах с повышенными санитарными требованиями.

Сколько времени сохнет покрытие?
Промежуточная сушка между слоями — 6–10 часов. Полное высыхание покрытия — 10–15 суток. До полного высыхания покрытие набирает окончательные огнезащитные свойства.

Что означает срок эксплуатации 30 лет?
Это означает, что нанесённое покрытие сохраняет огнезащитные свойства в течение 30 лет эксплуатации. Для большинства зданий это практически весь срок службы — однократная обработка кабельной трассы не требует повторного нанесения десятилетиями.

Можно ли хранить материал зимой на неотапливаемом складе?
Нет. Замораживание не допускается — водная основа при отрицательных температурах необратимо теряет свойства. Хранить нужно при температуре от +5 до +40 °C. При этом готовое высохшее покрытие эксплуатируется при температурах до −50 °C — это разные вещи (хранение жидкого материала и эксплуатация готового покрытия).

Что значит "степень расширения 2 000%"?
Это коэффициент вспучивания при пожаре: покрытие увеличивается в объёме в 20 раз и более, образуя мощный теплоизолирующий слой пенококса. Чем выше степень расширения, тем эффективнее тонкое покрытие защищает кабель от высокой температуры.

Можно ли наносить состав при отрицательной температуре?
Нет, нанесение ведётся при температуре не ниже +5 °C. Для холодных кабельных помещений требуется временный обогрев зоны работ на период нанесения и сушки.
